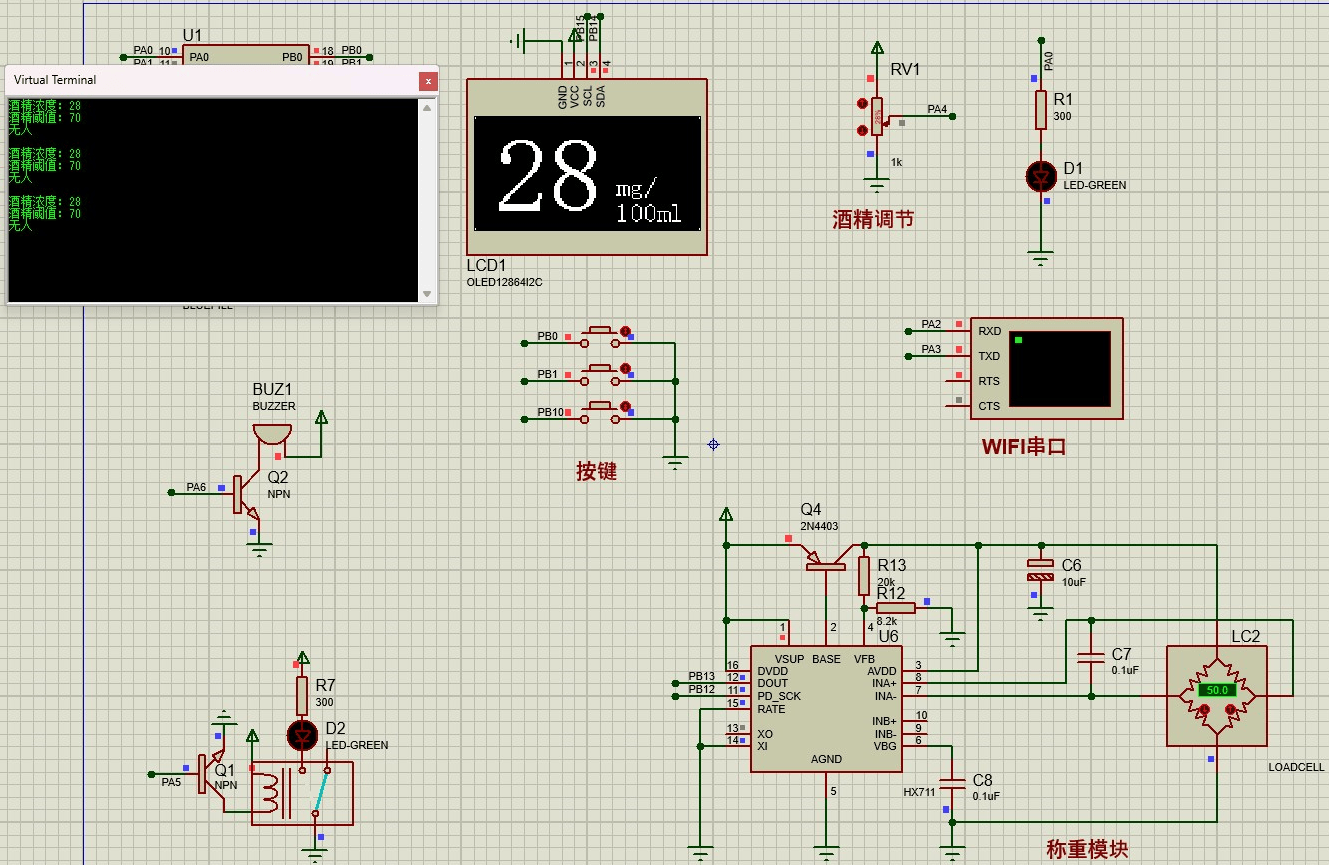

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起基于物联网的智能防酒驾的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是HX711称重模块，用于检测是否有人在车内；第二部分是MQ-3酒精检测模块，用于检测当前酒精浓度值；第三部分是四个独立按键，用于切换界面、设置酒精浓度阈值、配网；第四部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是OLED显示屏，显示酒精浓度，设置酒精浓度阈值，配网二维码；第二部分是蜂鸣器和LED，当检测到酒精超过阈值，车内有人时，进行声光报警；第三部分是继电器控制输出，模拟停车；最后一部分是ESP8266 WIFI模块，通过WIFI将获取的数据上传至阿里云平台。

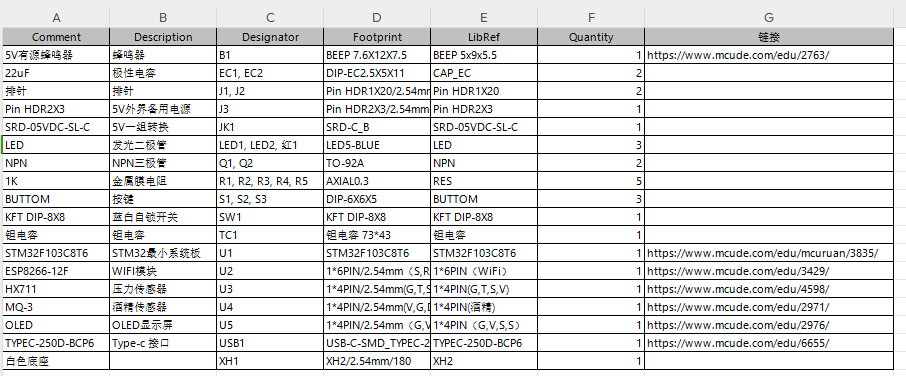

硬件清单：
