实物视频演示：
软件安装：
资料预览

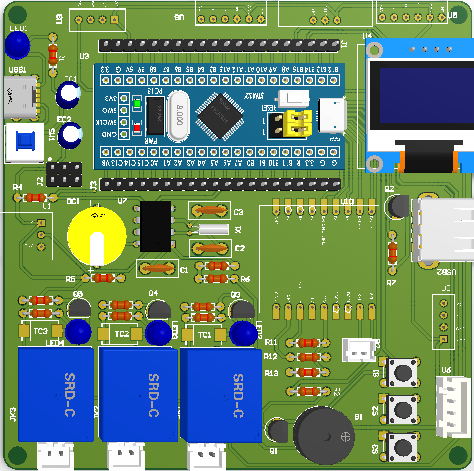

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于stm32的智能家居设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由八部分组成；第一部分是雨滴传感器，检测是否有雨；第二部分是人脸识别模块，用于识别人脸解锁；第三部分是烟雾传感器，用于检测烟雾浓度值；第四部分是DS1302时钟模块，用于获取时间；第五部分是SU-03T声控模块，用于语音开关窗；第六部分是霍尔传感器，可以检测门窗是否关好；第七部分是独立按键，用于切换界面、设置亮度和定时、开关电器、修改时间，进行人脸识别等；第八部分是供电电路，给整个系统进行供电。输出由六部分组成，第一部分是OLED显示屏, 通过该模块显示门的开关状态、光亮度，门和播放器、家电状态，以及显示设置时间；第二部分是WIFI模块，可以连接手机同步数据，同时可以控制家电开关等；第三部分是USB灯，照明作用；第四部分是3个继电器，模拟控制空调、电视和风扇；第五部分是音乐模块，用于播报音乐；第六部分是蜂鸣器，窗户未关紧，进行报警；最后是2个舵机，分贝模拟窗户和门锁开关。
硬件清单：
