编号：
T2592309M
设计简介：
本设计是基于单片机的智能手环设计，主要实现以下功能：
通过温度传感器检测体温
通过心率血氧传感器检测心率血氧
通过三轴加速度传感器检测步数，步数长时间没变化通过语音模块久坐提醒
通过时钟模块获取实时时间
通过oled显示数据，温度，心率，血氧等数据
通过按键设置阈值，体温或心率过高，语音提醒
通过蓝牙模块连接手机，实现远程控制
电源： 5V
传感器：温度传感器（DS18B20）、心率血氧传感器（MAX30102）、三轴加速度传感器（ADX345）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：语音播报（SU-03T）
人机交互：独立按键，蓝牙模块（ECB02），时钟模块（DS1302）
标签：STM32、OLED12864、DS18B20、MAX30102、ADX345、SU-03T、ECB02、DS1302
题目扩展：基于单片机的智能监护仪设计、基于物联网的智能手环设计、基于单片机的智能健康监测设计

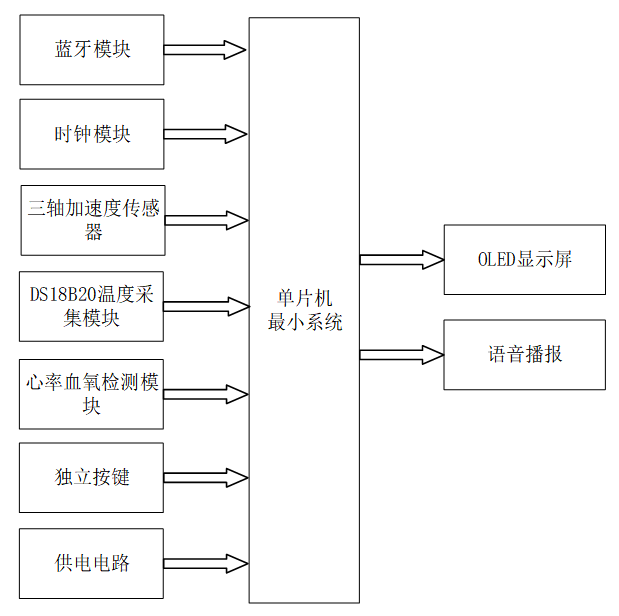

基于单片机的智能手环设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
中控部分是智能手环系统的核心，采用了STM32单片机作为控制器。它的主要任务是接收来自输入部分的各类数据，如时间、步数、体温、心率血氧值等，并在内部进行数据处理和逻辑判断。根据处理结果，STM32单片机将控制输出部分进行相应的显示或提醒操作。作为整个系统的“大脑”，STM32单片机确保了数据的准确传输和系统的稳定运行。
输入部分概述：
-
蓝牙模块：实现与智能手机的无线连接，用户可以通过手机APP对智能手环进行远程控制，如设置参数、查看数据等，同时蓝牙模块也具备与按键相同的控制功能，增加了用户操作的灵活性。
-
时钟模块：采用DS1302等高精度时钟芯片，为系统提供准确的实时时间信息，便于用户查看当前时间或进行时间相关的设置。
-
三轴加速度传感器：用于检测用户的运动状态，如步数、行走速度等，为健康管理和运动分析提供数据支持。
-
DS18B20温度采集模块：高精度温度传感器，用于实时监测用户的体温，为健康监测提供重要数据。
-
心率血氧检测模块：采用MAX30102等集成芯片，实现心率和血氧饱和度的同时检测，为用户提供全面的健康监测服务。
-
独立按键：提供用户交互界面，用户可以通过按键切换显示界面、修改时间、设置心率和体温阈值等，实现个性化设置。
-
供电电路：为整个系统提供稳定的电源供应，确保系统能够持续、稳定地工作。
输出部分概述：
-
OLED显示屏：高清显示界面，能够实时显示步数、体温、心率血氧状态等信息，同时支持用户设置阈值和时间等参数的显示，为用户提供直观、清晰的视觉体验。
-
语音播报模块：当检测到体温或心率异常时，或用户久坐未动时，语音播报模块将自动启动，进行语音提示，提醒用户注意健康状况或进行适当活动。这一功能增强了系统的交互性和实用性。
