基于单片机的恒温储物箱设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T5362305M

设计简介：

本设计是基于STM32的恒温储物箱，主要实现以下功能：

1.可检测温度
2.可通过加热片与制冷片进行加热制冷
3.可通过火焰传感器检测是否着火
4.可设置温度阈值
5.异常情况可通过GSM模块发送信息
6.可通过蓝牙模块查看信息与操作
7.输入密码打开箱体
8.拥有掉电存储密码功能
9.可通过语音控制与播报温度

电源： 5V
传感器：温度传感器（DS18B20）、火焰传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：舵机（SG90）、MOS管
人机交互：独立按键、语音播报（SU-03T）
通信模块：蓝牙模块（ECB02）、GSM模块（ML307R）

标签：STM32、OLED12864、DS18B20、SG90、MOS管、独立按键、SU-03T、ECB02、AT24C02、ML307R

题目扩展：温湿度控制系统、智能门禁系统、恒温箱

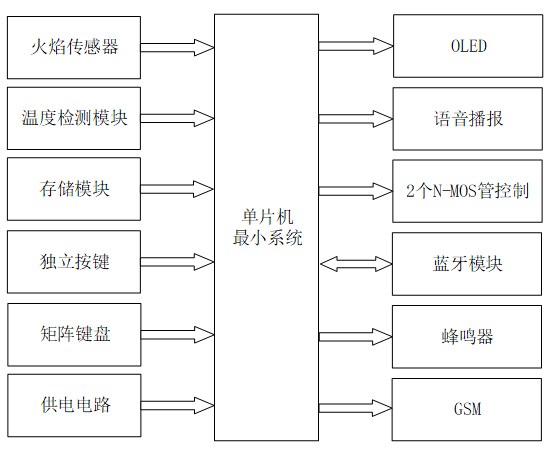

基于单片机的恒温储物箱设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

• 核心控制器：采用STM32F103C8T6单片机，负责整个系统的数据处理和控制逻辑。
• 功能：接收输入部分的数据，如火焰检测、温度检测等，进行内部处理，并根据处理结果控制输出部分，如加热、制冷、报警等。

输入部分：

• 火焰传感器：用于检测储物箱内是否有火焰，确保储物箱的安全。
• 温度检测模块：实时检测储物箱内的温度，为单片机提供准确的温度数据。
• 存储模块：用于存储温度数据、密码等信息，确保数据的持久性和安全性。
• 独立按键：提供用户界面，用于切换设置界面、设置温度阈值、切换保温状态等。
• 矩阵键盘：用于输入密码、进行密码识别、删除、修改密码、播报温度、返回主界面以及上锁等操作，提供更为丰富的用户交互功能。
• 供电电路：为整个系统提供稳定可靠的电源，确保系统的正常运行。

输出部分：

• OLED显示屏：显示储物箱内的温度、保温、加热和制冷状态，以及密码输入界面等信息，提供直观的视觉反馈。
• 语音播报模块：可以语音播报储物箱内的温度，以及控制开关保温状态，为用户提供语音提示。
• N-MOS管控制：通过两个N-MOS管分别控制加热和制冷系统，实现储物箱内的温度调节。
• 蓝牙模块：通过蓝牙上传储物箱内的温度数据，并允许用户通过蓝牙进行远程控制。
• 蜂鸣器：在密码输入错误、温度异常或检测到火焰时触发报警，提醒用户注意。
• GSM模块：在温度异常或检测到火灾时，自动发送短信通知用户或相关人员，确保及时响应和处理。
