实物视频演示：
软件安装：
资料预览

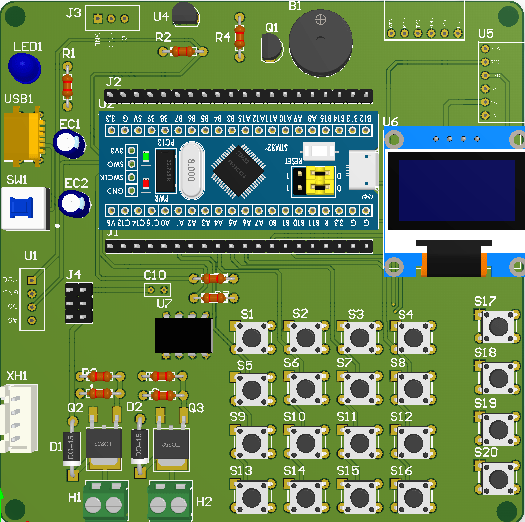

效果图：
总体资料：

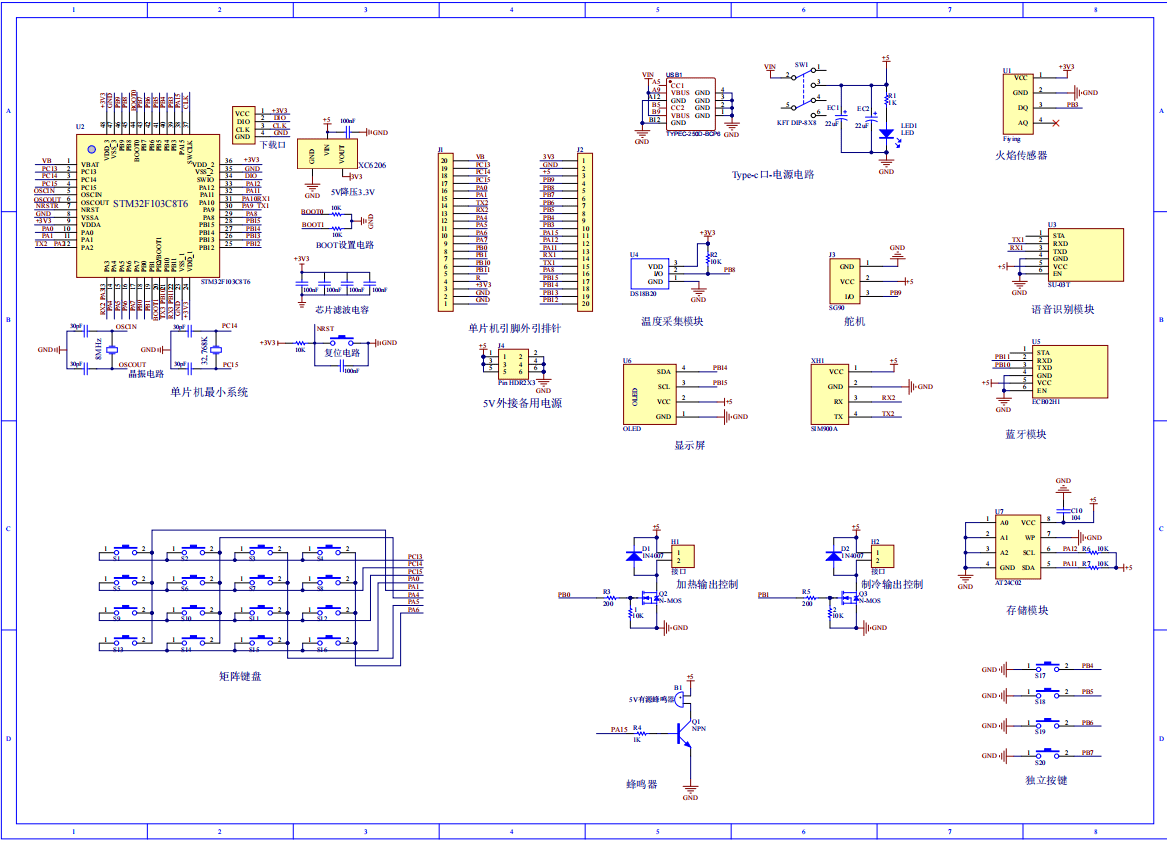

原理图：

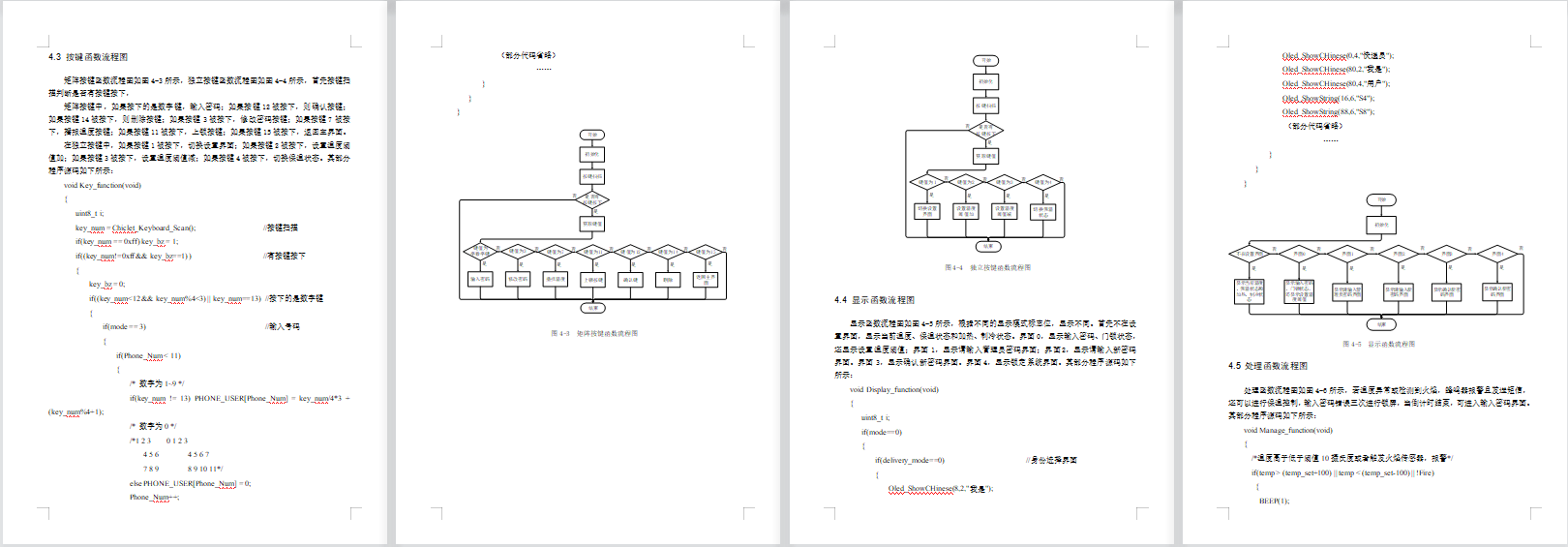

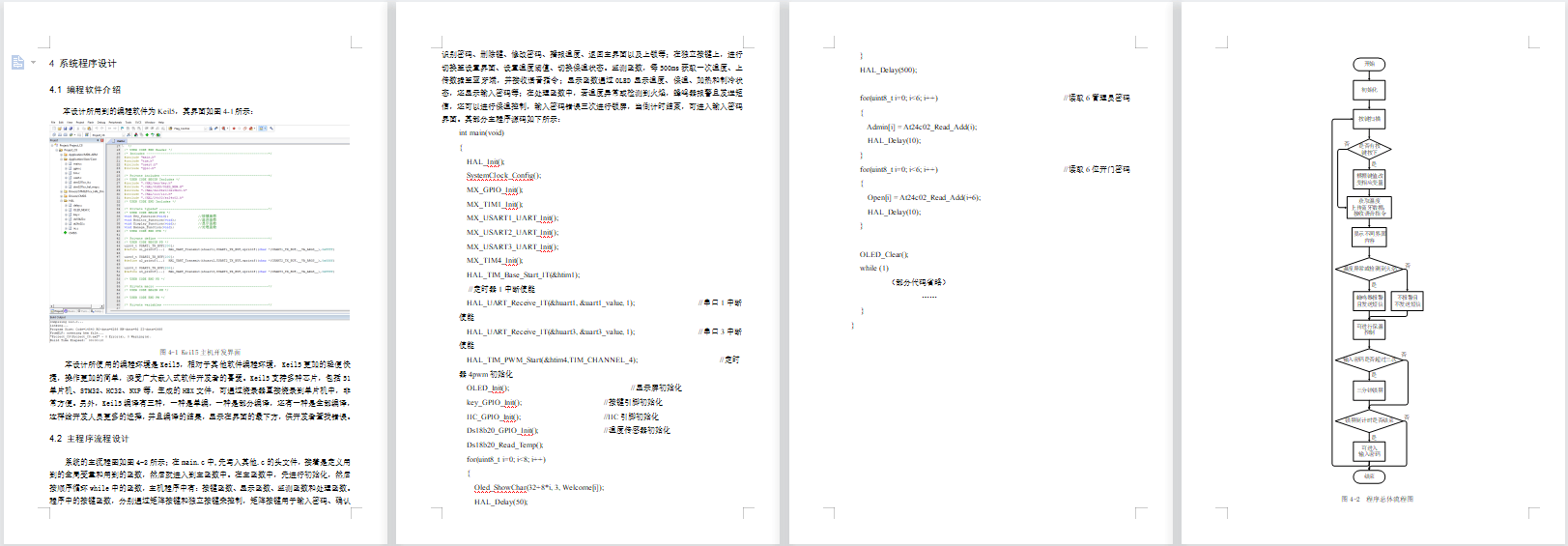

软件设计流程：
系统框图：
本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成基于STM32的恒温储物箱的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C8T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是火焰传感器，用于检测是否有火；第二部分是温度检测模块，用于检测当前的温度；第三部分是存储模块，用于存储数据；第四部分是独立按键，进行切换至设置界面、设置温度阈值、切换保温状态；第五部分是矩阵键盘，用于输入密码、确认识别密码、删除键、修改密码、播报温度、返回主界面以及上锁等；第六部分是供电电路，用于给整个系统供电。
输出由六部分组成；第一部分是OLED显示屏，用于显示温度、保温、加热和制冷状态，还显示输入密码等；第二部分是语音播报模块，可以语音播报温度，控制开关保温；第三部分是2个N-MOS管控制，分别控制加热和制冷；第四部分是蓝牙模块，通过蓝牙上传数据并控制；第五部分是蜂鸣器，若输入的密码不正确，或温度异常或有火焰，则报警；第六部分是GSM模块，当温度异常、或有火灾，发送短信。

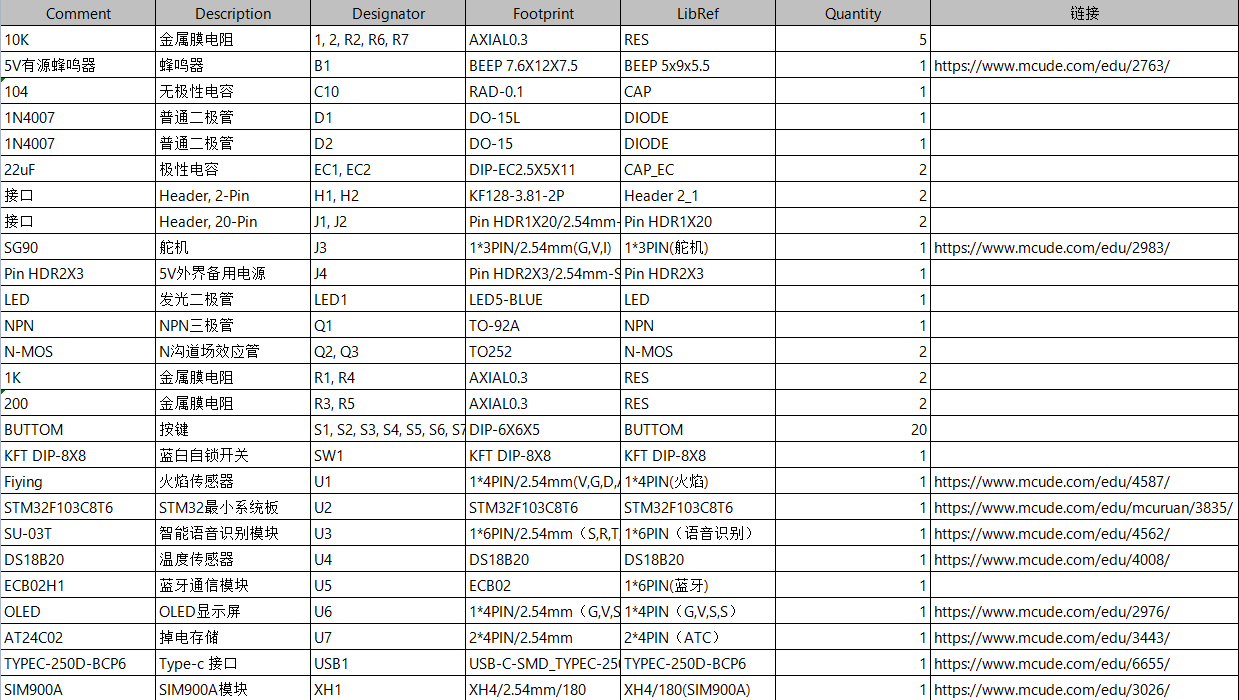

硬件清单：
