实物视频演示：
软件安装：
资料预览

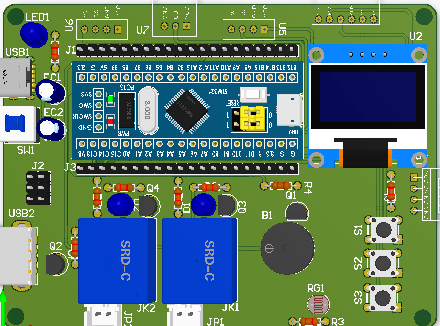

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的家居安防设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是温湿度传感器，检测当前温湿度值；第二部分是火焰传感器，用于检测火焰；第三部分是空气质量传感器，用于检测当前的空气质量情况；第四部分是霍尔传感器，用于检测门是否关好；第五部分是光敏电阻，用于检测光照强度；第六部分是独立按键，用于切换界面、设置温度/烟雾/光照阈值；第七部分是供电电路，给整个系统进行供电。
输出由六部分组成，第一部分是OLED显示模块, 显示当前的温湿度、空气质量和光照强度，是否有火灾和防盗情况，以及显示设置温度/空气质量/光照阈值；第二部分是USB灯，可以照明；第三、四部分是2个继电器，分别控制降温和通风；第五部分是WIFI模块，通过WIFI将获取的数据上传至手机并可设置阈值；最后是蜂鸣器，当检测到有火，防盗异常，温度/烟雾超过阈值，报警。
硬件清单：
