仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的防酒驾检测设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是热敏电阻，用于获取当前其温度值；第二部分是MQ-3酒精检测模块，用于获取酒精浓度值；第三部分是时钟模块，用于获取时间；第四部分是人体红外，用于检测车内是否有人；第五部分是独立按键，进行界面切换、修改时间、设置温度和酒精浓度阈值，切换驾驶状态等；第六部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是OLED显示模块, 显示时间、温度、酒精浓度值及其设置阈值，和是否有人，显示设置时间等；第二部分是SU-03语音播报，语音提示防止疲劳驾驶、提示温度过高防范，酒精浓度过高，禁止驾驶；第三部分是ECB02蓝牙模块，实现与语音提示相同的功能；第四部分是蜂鸣器，当驾驶时长过长/车内温度过高/酒精浓度超标，进行报警。

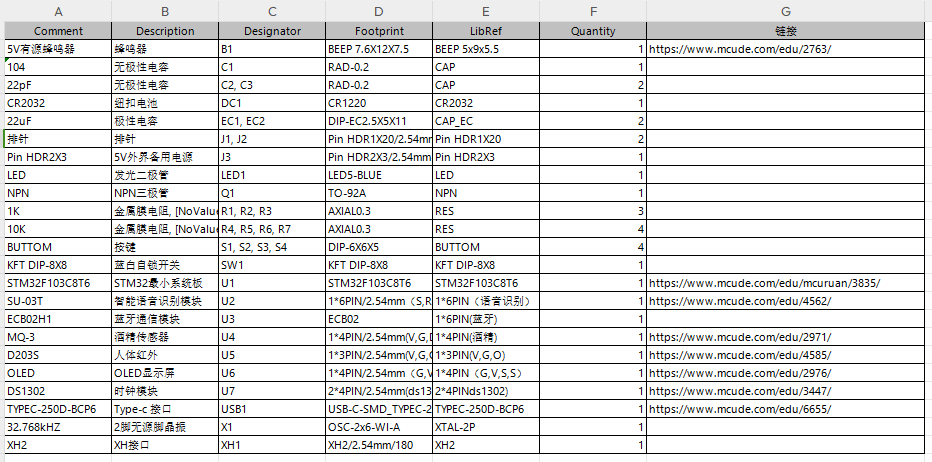

硬件清单：
