基于单片机的智能衣柜

编号：

T5012310M

设计简介：

本设计是基于单片机的智能衣柜，主要实现以下功能：

通过人体热释电传感器检测人体，自动开门
通过光敏传感器检测光照强度，光照强不开灯，光照弱开灯
通过温湿度传感器检测温湿度，当温度湿度过高，打开风扇进行通风排湿
通过OLED显示屏显示温度和湿度，光照强度等信息
通过语音指令信号打开紫外线灯，进行消毒
通过按键控制灯光，风扇，消毒和加热，可以手动开启消毒灯，开启后一分钟自动关闭
通过按键手动设置柜门的开关，电机转动
通过WiFi模块连接手机app可以实现远程操控以上功能。

电源： 5V
传感器：温湿度传感器（DHT11）、人体热释电传感器（D203S）、光敏传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：紫外灯（9013三极管）、风扇（继电器），USB灯（9013三极管），加热片（N-MOS），舵机（SG90）
人机交互：独立按键、语音模块（SU-03T）、WIFI模块（ESP8266）

标签：STM32、OLED12864、DHT11、D203S、加热紫外杀菌、风扇、USB灯、SG90、SU-03T、N-MOS、ESP8266

题目扩展：智能储物柜系统、智能消毒柜系统、智能衣物储存系统

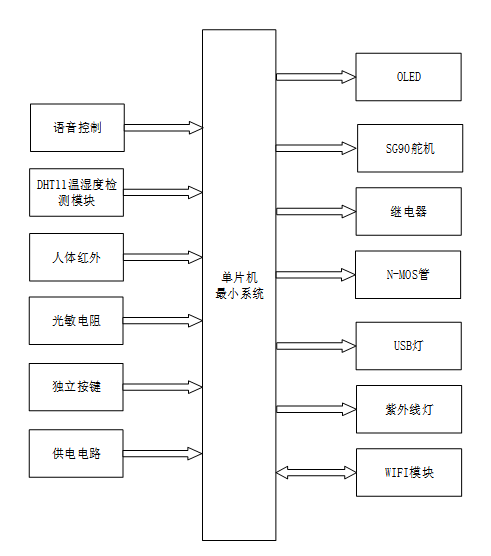

基于STM32单片机的智能衣柜系统设计功能概述如下：

1. 中控部分（STM32单片机）：
   • 作为系统的核心，负责接收输入信号，处理数据，并控制输出设备。
   • 实现系统的逻辑控制和决策制定。
2. 输入部分：
   • 语音控制：通过语音识别模块，用户可以语音控制衣柜的消毒功能。
   • DHT11温湿度检测模块：实时监测衣柜内的温湿度，确保衣物存储环境适宜。
   • 人体红外传感器：检测衣柜附近是否有人，以便在必要时激活某些功能。
   • 光敏电阻：检测环境光照强度，以便在光线不足时自动开启照明。
   • 独立按键：提供用户界面交互，用于设置和控制衣柜的各种功能。
   • 供电电路：为整个系统提供稳定的电源。
3. 输出部分：
   • OLED显示屏：显示当前的光照、温湿度、时间、衣柜状态等信息。
   • SG90舵机：模拟衣柜门的开关动作，实现自动化控制。
   • 继电器：控制风扇的启停，以调节衣柜内的空气流通。
   • N-MOS管：控制加热器的开关，以调节衣柜内的温度。
   • USB灯：在衣柜打开且环境光照不足时自动点亮，提供照明。
   • 紫外线灯：提供衣柜内部的消毒功能，保持衣物清洁卫生。
   • WIFI模块：实现远程数据传输和控制，用户可以通过手机或电脑实时监控和控制衣柜。
