【LCD602】液晶显示屏-51单片机程序分析

简介

LCD （ Liquid Crystal Display 的简称）液晶显示器。能够同时显示16×2，32个字符，是一种专门用来显示字母、数字、符号等的点阵型液晶模块。

LCD1602液晶显示器是广泛使用的一种字符型液晶显示模块。它是由字符型液晶显示屏（LCD）、控制驱动主电路HD44780及其扩展驱动电路HD44100，以及少量电阻、电容元件和结构件等装配在PCB板上而组成。该显示屏的优点是耗电量低、体积小、辐射低。

LCD1602主要用来显示数字、字母、图形以及少量自定义字符。可以显示2行16个字符，拥有16个引脚，其中8位数据总线D0-D7，和RS、R/W、EN三个控制端口，工作电压为5V，并且带有字符对比度调节V0和背光源AK。

【LCD602】液晶显示屏-51单片机程序分析

我们所用的LCD屏的命名，基本都是按照其分辨率来进行命名的比如 lcd1602 就是分辨率为 16×2 lcd12864 就是分辨率为 128×64

【LCD602】液晶显示屏-51单片机程序分析

引脚1(VSS/GND)：地引脚
引脚2(VDD/VCC)：电源引脚
引脚3(VL)：液晶显示器对比度引脚，接正电源时对比度最弱，接地时对比度最高,使用时可以通过外接一个电位器调整其对比度
引脚4(RS)：寄存器选择脚，高电平时选择数据寄存器、低电平时选择指令寄存器
引脚5(R/W)：读(read)/写(write)信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或显示地址；当RS为低电平，R/W为高电平时，可以读忙信号；当RS为高电平，R/W为低电平时，可以写入数据
引脚6(E)：使能端，当E端由高电平跳变为低电平时，液晶模块执行命令
引脚7-14(D0~D7)：8位双向数据线用于单片机向1602写入数据和从1602读取数据
引脚15：背光源正极
引脚16：背光源负极

LCD1602共16个管脚，但分类很好分类，其中一个VCC和GND用于给1602供电，一个VCC和GND用于给背光源供电，剩下三个功能引脚：RS(数据命令选择端),R/W（读写选择端）,E（使能信号），还有8个D0~D7分别为8位双向数据线传输数据。RS为寄存器选择，高电平选择数据寄存器，低电平选择指令寄存器。R/W为读写选择，高电平进行读操作，低电平进行写操作。E端为使能端，后面和时序联系在一起。

【LCD602】液晶显示屏-51单片机程序分析

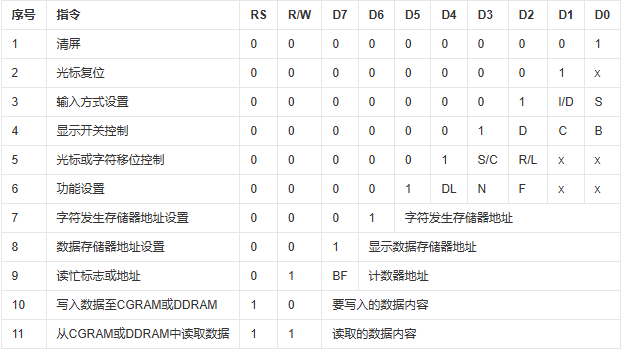

LCD1602液晶模块的读/写操作、显示屏和光标的操作都是通过指令编程来实现的（其中，1为高电平，0为低电平），分别介绍如下

指令1：清屏。指令码01H，光标复位到地址00H
指令2：光标复位。光标复位到地址00H
指令3：输入方式设置。其中，I/D表示光标的移动方向，高电平右移，低电平左移；S表示显示屏上所有文字是否左移或右移，高电平表示有效，低电平表示无效
指令4：显示开关控制。其中，D用于控制整体显示的开与关，高电平表示开显示，低电平表示关显示；C用于控制光标的开与关，高电平表示有光标，低电平表示无光标；B用于控制光标是否闪烁，高电平闪烁，低电平不闪烁
指令5：光标或字符移位控制。其中，S/C表示在高电平时移动显示的文字，低电平时移动光标
指令6：功能设置命令。其中，DL表示在高电平时为8位总线，低电平时为4位总线；N表示在低电平时为单行显示，高电平时双行显示；F表示在低电平时显示5×7的点阵字符，高电平时显示5×10的点阵字符
指令7：字符发生器RAM地址设置
指令8：DDRAM地址设置
指令9：读忙信号和光标地址。其中，BF为忙标志位，高电平表示忙，此时模块不能接收命令或数据，如果为低电平则表示不忙
指令10：写数据
指令11：读数据

LCD初始化的过程，也就是对LCD进行写指令的过程，具体的指令如下：

写指令38H：1602显示，5X7点阵，8位数据总线 (指令6)
写指令0CH：开启显示屏，关光标，光标不闪烁 (指令4)
写指令0x06：显示地址地址加1，即写一个数据后，显示位置右移一位 (指令3)
写指令01H：显示清屏

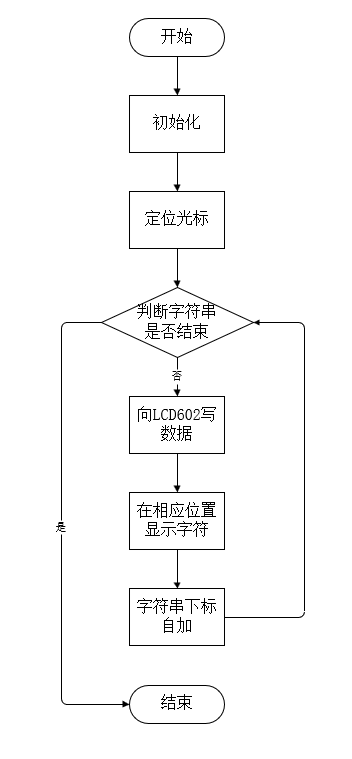

软件流程图（显示字符串为例）

程序分析

lcd1602.c

/**********************************
作者：特纳斯电子
网站：https://www.mcude.com
联系方式：46580829(QQ)
淘宝店铺：特纳斯电子
**********************************/
/**********************************
包含头文件
**********************************/
#include "lcd1602.h"


/**********************************
函数定义
**********************************/
/****
*******1602检测忙函数
*****/
void lcd1602_check_busy()
{
	P0=0xff;
	do
	{
		LCD1602_RS=0;
		LCD1602_RW=1;
		LCD1602_E=0;
		LCD1602_E=1;
	} while(LCD1602_BUSY==1);
	LCD1602_E=0;
}

/****
*******1602写数据忙函数
*****/
void lcd1602_write_date(uchar date)
{
	lcd1602_check_busy();
	LCD1602_E=0;
	LCD1602_PORT=date;
	LCD1602_RS=1;
	LCD1602_RW=0;
	LCD1602_E=1;
	LCD1602_E=0;
}

/****
*******1602写命令函数
*****/
void lcd1602_write_com(uchar com)
{
	lcd1602_check_busy();
	LCD1602_E=0;
	LCD1602_PORT=com;
	LCD1602_RS=0;
	LCD1602_RW=0;
	LCD1602_E=1;
	LCD1602_E=0;
}

/****
*******LCD1602显示字符函数
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           dat：所要显示的字符，输入格式 ' '
*****/
void lcd1602_display_char(uchar hang, uchar add, uchar dat)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);			//第一行
	else
		lcd1602_write_com(0x80+0x40+add);	//第二行

	lcd1602_write_date(dat);
}

/****
*******LCD1602显示字符串函数
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           dat：所要显示的字符串，输入格式 " "
*****/
void lcd1602_display_str(uchar hang, uchar add, uchar *dat)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);			//第一行
	else
		lcd1602_write_com(0x80+0x40+add);	//第二行

	while(*dat != '\0')
	{
		lcd1602_write_date(*dat++);

	}
}

/****
*******LCD1602显示时间函数(显示格式：**:**:**)
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           time：所要显示的时间，以秒为单位
*****/
void lcd1602_display_time(uchar hang, uchar add, uint time)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);				//第一行
	else
		lcd1602_write_com(0x80+0x40+add);		//第二行


	lcd1602_write_date(time/3600/10%10+48);				//时钟的十位
	lcd1602_write_date(time/3600/1%10+48);				//时钟的个位
	lcd1602_write_date(':');											//；
	lcd1602_write_date(time%3600/60/10%10+48);		//分钟的十位
	lcd1602_write_date(time%3600/60/1%10+48);			//分钟的个位
	lcd1602_write_date(':');											//；
	lcd1602_write_date(time%60/10%10+48);					//秒钟的十位
	lcd1602_write_date(time%60/1%10+48);					//秒钟的个位
}

/****
*******LCD1602显示温度函数(显示格式：**.*℃)
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           temp：所要显示的温度
*****/
void lcd1602_display_temp(uchar hang, uchar add,uint temp)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);			//第一行
	else
		lcd1602_write_com(0x80+0x40+add);	//第二行

	lcd1602_write_date(temp/100%10+48);
	lcd1602_write_date(temp/10%10+48);
	lcd1602_write_date('.');
	lcd1602_write_date(temp/1%10+48);
	lcd1602_write_date(0xdf);				//显示温度的小圆圈符号，0xdf是液晶屏字符库的该符号地址码
  lcd1602_write_date(0x43);				//显示"C"符号，0x43是液晶屏字符库里大写C的地址码
}

/****
*******LCD1602显示湿度函数(显示格式：**.*%)
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           humi：所要显示的湿度
*****/
void lcd1602_display_humi(uchar hang, uchar add,uint humi)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);			//第一行
	else
		lcd1602_write_com(0x80+0x40+add);	//第二行

	lcd1602_write_date(humi/100%10+48);
	lcd1602_write_date(humi/10%10+48);
	lcd1602_write_date('.');
	lcd1602_write_date(humi/1%10+48);
	lcd1602_write_date('%');
}

/****
*******LCD1602显示光照强度函数(显示格式：**.*lx)
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           light：所要显示的光照强度
*****/
void lcd1602_display_light(uchar hang, uchar add,uint light)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);			//第一行
	else
		lcd1602_write_com(0x80+0x40+add);	//第二行

	lcd1602_write_date(light/100%10+48);
	lcd1602_write_date(light/10%10+48);
	lcd1602_write_date('.');
	lcd1602_write_date(light/1%10+48);
	lcd1602_write_date('L');
	lcd1602_write_date('x');
}

/****
*******LCD1602显示距离函数(显示格式：***cm)
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           distance：所要显示的距离
*****/
void lcd1602_display_distance(uchar hang, uchar add,uint distance)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);			//第一行
	else
		lcd1602_write_com(0x80+0x40+add);	//第二行

	if(distance > 99)
		lcd1602_write_date(distance/100%10+48);
	if(distance > 9)
		lcd1602_write_date(distance/10%10+48);
	lcd1602_write_date(distance/1%10+48);
	lcd1602_write_date('c');
	lcd1602_write_date('m');
	lcd1602_write_date(' ');
	lcd1602_write_date(' ');
}

/****
*******LCD1602显示气体浓度(显示格式：000ppm)
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           gas_value：所要显示的气体浓度
*****/
void lcd1602_display_gas(uchar hang, uchar add,uint gas_value)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);			//第一行
	else
		lcd1602_write_com(0x80+0x40+add);	//第二行

	if(gas_value > 999)
		lcd1602_write_date(gas_value/1000%10+48);
	if(gas_value > 99)
		lcd1602_write_date(gas_value/100%10+48);
	if(gas_value > 9)
		lcd1602_write_date(gas_value/10%10+48);
	lcd1602_write_date(gas_value/1%10+48);
	lcd1602_write_date('p');
  lcd1602_write_date('p');
	lcd1602_write_date('m');
	lcd1602_write_date(' ');
	lcd1602_write_date(' ');
	lcd1602_write_date(' ');
}

/****
*******LCD1602显示PM2.5(显示格式：000ug/m3)
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           pm25_value：所要显示的PM2.5
*****/
void lcd1602_display_pm25(uchar hang, uchar add,uint pm25_value)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);			//第一行
	else
		lcd1602_write_com(0x80+0x40+add);	//第二行

	if(pm25_value > 999)
		lcd1602_write_date(pm25_value/1000%10+48);
	if(pm25_value > 99)
		lcd1602_write_date(pm25_value/100%10+48);
	if(pm25_value >= 9)
		lcd1602_write_date(pm25_value/10%10+48);
	lcd1602_write_date(pm25_value/1%10+48);
	lcd1602_write_date('u');
  lcd1602_write_date('g');
	lcd1602_write_date('/');
	lcd1602_write_date('m');
	lcd1602_write_date('3');
	lcd1602_write_date(' ');
}

/****
*******1602显示数字(2位)
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           num：所要显示的数据，2位
*****/
void lcd1602_display_num_2(uchar hang, uchar add, uint num)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);				//第一行
	else
		lcd1602_write_com(0x80+0x40+add);		//第二行

	lcd1602_write_date(num/10%10+48);			//十
	lcd1602_write_date(num/1%10+48);			//个
}

/****
*******LCD1602显示数字函数(最大4位)
*******参量定义：	hang：输入显示行数  1 第一行  2 第二行
*******           add：偏移量，0-15
*******           num：所要显示的数据，最大4位
*****/
void lcd1602_display_num(uchar hang, uchar add, uint num)
{
	if(hang==1)
		lcd1602_write_com(0x80+add);				//第一行
	else
		lcd1602_write_com(0x80+0x40+add);		//第二行

	if(num > 999)
		lcd1602_write_date(num/1000%10+48);	//千
	if(num > 99)
		lcd1602_write_date(num/100%10+48);	//百
	if(num > 9)
		lcd1602_write_date(num/10%10+48);		//十
	lcd1602_write_date(num/1%10+48);		//个
	lcd1602_write_date(' ');
	lcd1602_write_date(' ');
	lcd1602_write_date(' ');
}

/****
*******LCD1602显示时间函数
*******格式：第一行：年-月-日
*************第二行：时:分:秒 星期(英文缩写)
*******参量定义：time_buf[8]：时间数组
*****/
void lcd_display_alltime(uchar time_buf[8])
{
	uint nian;
	uchar yue,ri,shi,fen,miao,xingqi;

	nian = time_buf[0]/0x10*1000 + time_buf[0]%0x10*100 + time_buf[1]/0x10*10 + time_buf[1]%0x10;
	yue = time_buf[2]/0x10*10 + time_buf[2]%0x10;
	ri = time_buf[3]/0x10*10 + time_buf[3]%0x10;
	shi = time_buf[4]/0x10*10 + time_buf[4]%0x10;
	fen = time_buf[5]/0x10*10 + time_buf[5]%0x10;
	miao = time_buf[6]/0x10*10 + time_buf[6]%0x10;
	xingqi = time_buf[7]/0x10*10 + time_buf[7]%0x10;

	lcd1602_display_num(1,0,nian);				//显示年
	lcd1602_write_com(0x84);
	lcd1602_write_date('-');					//显示 -
	lcd1602_display_num_2(1,5,yue);				//显示月
	lcd1602_write_date('-');					//显示 -
	lcd1602_display_num_2(1,8,ri);				//显示日

	lcd1602_display_num_2(2,2,shi);				//显示时
	lcd1602_write_date(':');					//显示 :
	lcd1602_display_num_2(2,5,fen);				//显示分
	lcd1602_write_date(':');					//显示 :
	lcd1602_display_num_2(2,8,miao);			//显示秒

	if(xingqi == 1)
	{
		lcd1602_display_str(2,11,"Mon ");			//显示星期一英文缩写
	}
	else if(xingqi == 2)
	{
		lcd1602_display_str(2,11,"Tues");			//显示星期二英文缩写
	}
	else if(xingqi == 3)
	{
		lcd1602_display_str(2,11,"Wed ");			//显示星期三英文缩写
	}
	else if(xingqi == 4)
	{
		lcd1602_display_str(2,11,"Thur");			//显示星期四英文缩写
	}
	else if(xingqi == 5)
	{
		lcd1602_display_str(2,11,"Fri ");			//显示星期五英文缩写
	}
	else if(xingqi == 6)
	{
		lcd1602_display_str(2,11,"Sat ");			//显示星期六英文缩写
	}
	else
	{
		lcd1602_display_str(2,11,"Sun ");			//显示星期天英文缩写
	}
}

/****
*******LCD1602清屏函数
*****/
void lcd1602_clean()
{
	lcd1602_write_com(0x01);
}

/****
*******LCD1602初始化函数
*****/
void Lcd1602_Init()
{
	lcd1602_write_com(0x38);
	lcd1602_write_com(0x0c);
	lcd1602_write_com(0x06);
	lcd1602_write_com(0x01);
}

lcd1602.h

/**********************************
作者：特纳斯电子
网站：https://www.mcude.com
联系方式：46580829(QQ)
淘宝店铺：特纳斯电子
**********************************/
#ifndef _LCD1602_H_
#define _LCD1602_H_


/**********************************
包含头文件
**********************************/
#include "main.h"


/**********************************
PIN口定义
**********************************/
#define LCD1602_PORT P0      		 //数据总线P0.0-P0.7
sbit LCD1602_RS=P2^5;						 //数据/命令选择引脚P2.5
sbit LCD1602_RW=P2^6;						 //读/写选择P2.6
sbit LCD1602_E=P2^7;						 //使能信号引脚P2.7
sbit LCD1602_BUSY=P0^7;					 //检测状态引脚P0.7


/**********************************
函数声明
**********************************/
void lcd1602_display_char(uchar hang, uchar add, uchar dat);					//LCD1602显示字符函数
void lcd1602_display_str(uchar hang, uchar add, uchar *dat);					//LCD1602显示字符串函数
void lcd1602_display_time(uchar hang, uchar add, uint time);					//LCD1602显示时间函数(显示格式：**:**:**)
void lcd_display_alltime(uchar time_buf[8]);													//LCD1602显示时间函数(显示年月日时分秒星期)
void lcd1602_display_temp(uchar hang, uchar add,uint temp);						//LCD1602显示温度函数(显示格式：**.*℃)
void lcd1602_display_humi(uchar hang, uchar add,uint humi);						//LCD1602显示湿度函数(显示格式：**.*%)
void lcd1602_display_light(uchar hang, uchar add,uint light);					//LCD1602显示光照强度函数(显示格式：**.*Lx)
void lcd1602_display_distance(uchar hang, uchar add,uint distance);		//LCD1602显示距离函数(显示格式：***cm)
void lcd1602_display_gas(uchar hang, uchar add,uint gas_value);				//LCD1602显示气体浓度(显示格式：000ppm)
void lcd1602_display_pm25(uchar hang, uchar add,uint pm25_value);			//LCD1602显示PM2.5(显示格式：000ug/m3)
void lcd1602_display_num(uchar hang, uchar add,uint num);							//LCD1602显示数字函数(最大4位)
void lcd1602_clean();																									//LCD1602清屏函数
void Lcd1602_Init();																									//LCD1602初始化函数
void lcd1602_display_num_2(uchar hang, uchar add, uint num);

#endif

数据手册

1733214362-LCD1602A-显示屏

下载权限

查看

￥

免费下载

评论并刷新后下载

登录后下载

查看演示

{{attr.name}}：

您当前的等级为

登录后免费下载登录小黑屋反思中，不准下载！评论后刷新页面下载评论支付以后下载请先登录您今天的下载次数（次）用完了，请明天再来支付积分以后下载立即支付支付以后下载立即支付您当前的用户组不允许下载升级会员

您已获得下载权限您可以每天下载资源次，今日剩余次

声明：本站所有文章，如无特殊说明或标注，均为本站原创发布。任何个人或组织，在未征得本站同意时，禁止复制、盗用、采集、发布本站内容到任何网站、书籍等各类媒体平台。如若本站内容侵犯了原著者的合法权益，可联系我们进行处理。

{{userData.name}}已认证

【AD24】Altium Designer 24.x.x官方版本安装教程

Proteus 8.15 安装教程(附视频讲解)

Proteus 8.12 SP0安装教程(附视频讲解)

multisim14.2附安装教程(有视频教学安装)

【PCtoLCD2022】文字取模软件取模方式（TFT、OLED）

STM32单片机如何烧录程序

如何安装ch340驱动

51单片机如何烧录程序-STC系列

蓝牙调试器-手机蓝牙通用调试助手

图传查看工具-小程序配合巴法云使用

云智能-阿里云物联网手机端软件

【LCD602】液晶显示屏-51单片机程序分析

简介

软件流程图（显示字符串为例）

程序分析

数据手册

常用软件下载

原理图讲解查看

单片机的开发流程

在线工单

文档中心

优惠活动

站内商城
