【DS1302】时钟芯片(RTC)-51单片机程序分析

视频讲解

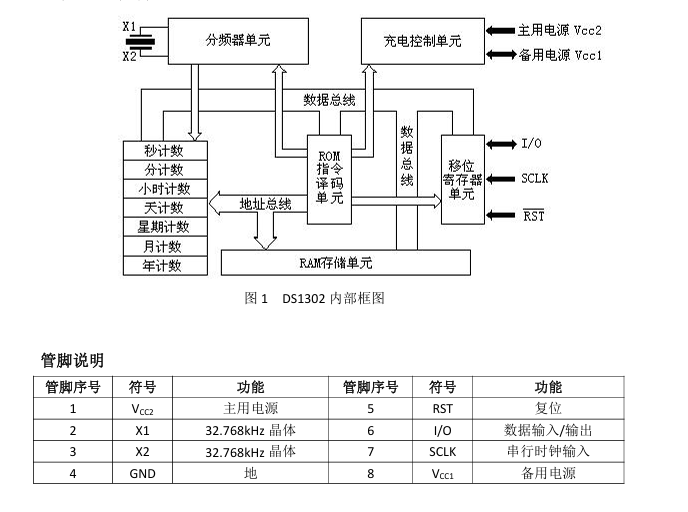

简介

DS1302 可慢速充电实时时钟芯片包含实时时钟/日历和31字节的非易失性静态RAM。它经过一个简单的串行接口与微处理器通信。实时时钟/日历可对秒，分，时，日，周，月，和年进行计数，对于小于31 天的月，月末的日期自动进行调整，还具有闰年校正的功能。

时钟可以采用24小时格式或带AM（上午）/PM（下午）的12小时格式。31字节的RAM可以用来临时保存一些重要数据。使用同步串行通信，简化了DS1302与微处理器的通信。与时钟/RAM通信仅需3根线：（1）RST（复位），（2）I/O（数据线）和（3）SCLK（串行时钟）。数据可以以每次一个字节的单字节形式或多达31字节的多字节形式传输。DS1302能在非常低的功耗下工作，消耗小于1µW的功率便能保存数据和时钟信息

软件流程图

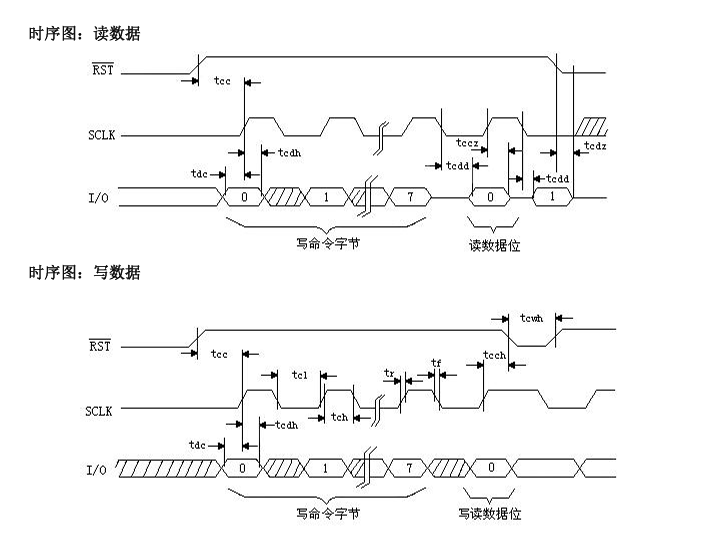

DS1302读一个字节

DS1302写一个字节

程序分析

ds1302.c

/**********************************
作者：特纳斯电子
网站：https://www.mcude.com
联系方式：46580829(QQ)
淘宝店铺：特纳斯电子
**********************************/

/**********************************
包含头文件
**********************************/
#include "ds1302.h"

/**********************************
变量定义
**********************************/
char time_buf[8] = {0x20,0x24,0x12,0x04,0x11,0x42,0x00,0x03};//初始时间2020年12月6号14点53分00秒 星期日

/****
*******向DS1302写入一字节数据
*****/
void ds1302_write_byte(uchar addr, uchar d)
{
	uchar i;

	DS1302_RST=0;
	_nop_();
	DS1302_SCK=0;//CLK低电平
	_nop_();
	DS1302_RST=1;//RST由低到高变化
	_nop_();
	//写入目标地址：addr
	addr = addr & 0xFE;   //最低位置零，寄存器0位为0时写，为1时读
	for(i = 0; i < 8; i ++)
	{
		if (addr & 0x01)
		{
			DS1302_DAT=1;
		}
		else
		{
			DS1302_DAT=0;
		}
		DS1302_SCK=1;     			 		//产生时钟
		DS1302_SCK=0;
		addr = addr >> 1;
	}
	//写入数据：d
	for(i = 0; i < 8; i ++)
	{
		if (d & 0x01)
		{
			DS1302_DAT=1;
		}
		else
		{
			DS1302_DAT=0;
		}
		DS1302_SCK=1;    					//产生时钟
		DS1302_SCK=0;
		d = d >> 1;
	}
	DS1302_RST=0;								//停止DS1302总线
	_nop_();
}

/****
*******从DS1302读出一字节数据
*****/
uchar ds1302_read_byte(uchar addr)
{
	uchar i,temp;

	DS1302_RST=0;
	_nop_();
	DS1302_SCK=0;//CLK低电平
	_nop_();
	DS1302_RST=1;//RST由低到高变化
	_nop_();
	//写入目标地址：addr
	addr = addr | 0x01;   //最低位置高，寄存器0位为0时写，为1时读
	for (i = 0; i < 8; i ++)
	{
		if (addr & 0x01)
		{
			DS1302_DAT=1;
		}
		else
		{
			DS1302_DAT=0;
		}
		DS1302_SCK=1;
		DS1302_SCK=0;
		addr = addr >> 1;
	}
	//输出数据：temp
	for (i = 0; i < 8; i ++)
	{
		temp = temp >> 1;
		if (DS1302_DAT)
		{
			temp |= 0x80;
		}
		else
		{
			temp &= 0x7F;
		}
		DS1302_SCK=1;
		DS1302_SCK=0;
	}
	DS1302_RST=0;								//停止DS1302总线
	_nop_();
	DS1302_SCK=1;
	return temp;
}

/****
*******向DS302写入时钟数据
*****/
void ds1302_write_time(void)
{
	ds1302_write_byte(ds1302_control_add,0x00);							//关闭写保护
	ds1302_write_byte(ds1302_sec_add,0x80);									//暂停时钟
	ds1302_write_byte(ds1302_charger_add,0xa9);	    				//涓流充电
	ds1302_write_byte(ds1302_year_add,time_buf[1]);					//年
	ds1302_write_byte(ds1302_month_add,time_buf[2]);				//月
	ds1302_write_byte(ds1302_date_add,time_buf[3]);					//日
	ds1302_write_byte(ds1302_hr_add,time_buf[4]);						//时
	ds1302_write_byte(ds1302_min_add,time_buf[5]);					//分
	ds1302_write_byte(ds1302_sec_add,time_buf[6]);					//秒
	ds1302_write_byte(ds1302_day_add,time_buf[7]);					//周
	ds1302_write_byte(ds1302_control_add,0x80);							//打开写保护
}

/****
*******从DS302读出时钟数据
*****/
void ds1302_read_time(void)
{
	time_buf[1]=ds1302_read_byte(ds1302_year_add);					//年
	time_buf[2]=ds1302_read_byte(ds1302_month_add);					//月
	time_buf[3]=ds1302_read_byte(ds1302_date_add);					//日
	time_buf[4]=ds1302_read_byte(ds1302_hr_add);						//时
	time_buf[5]=ds1302_read_byte(ds1302_min_add);						//分
	time_buf[6]=(ds1302_read_byte(ds1302_sec_add))&0x7f;		//秒，屏蔽秒的第7位，避免超出59
	time_buf[7]=ds1302_read_byte(ds1302_day_add);						//周
}

DS1302.h

/**********************************
作者：特纳斯电子
网站：https://www.mcude.com
联系方式：46580829(QQ)
淘宝店铺：特纳斯电子
**********************************/

#ifndef _DS1302_H_
#define _DS1302_H_


/**********************************
包含头文件
**********************************/
#include "main.h"


/**********************************
PIN口定义
**********************************/
sbit DS1302_RST=P1^4;											//ds1302复位引脚P1.4
sbit DS1302_DAT=P1^3;											//ds1302数据引脚P1.5
sbit DS1302_SCK=P1^2;											//ds1302时钟引脚P1.6


/**********************************
重定义关键词
**********************************/
#define ds1302_sec_add				0x80				//秒数据地址
#define ds1302_min_add				0x82				//分数据地址
#define ds1302_hr_add					0x84				//时数据地址
#define ds1302_date_add				0x86				//日数据地址
#define ds1302_month_add			0x88				//月数据地址
#define ds1302_day_add				0x8a				//星期数据地址
#define ds1302_year_add				0x8c				//年数据地址
#define ds1302_control_add		0x8e				//控制数据地址
#define ds1302_charger_add		0x90 				//涓流充电地址
#define ds1302_clkburst_add		0xbe				//分页地址

/**********************************
变量定义
**********************************/
extern char time_buf[8];

/**********************************
函数声明
**********************************/
void ds1302_write_time(void);       			//向DS302写入时钟数据
void ds1302_read_time(void);        			//从DS302读出时钟数据

#endif

数据手册

1733297089-DS1302
