【AT24C02】存储模块-51单片机程序分析

视频讲解

简介

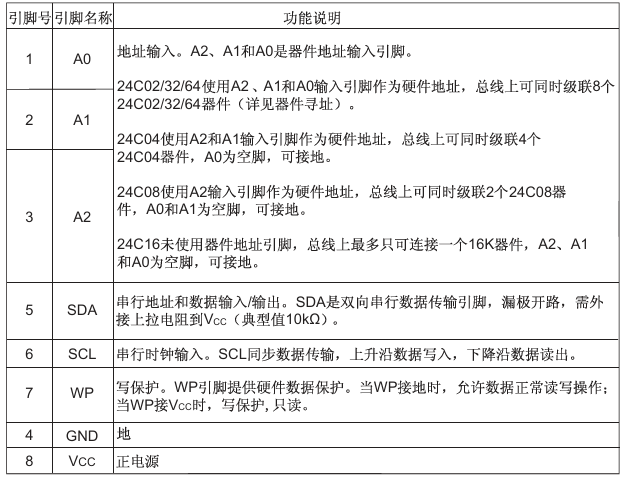

AT24C02是一款串行电可擦除编程只读存储器(EEPROM)。存储器可存储256个字节数据，分为16页每页16字节，随机字寻址需要8位数据字地址，具有低功耗CMOS技术，自定时编程周期。AT24C02为SOT23-5、SOP-8、DIP-8三种封装。由于其具有接口方便，体积小，数据掉电不丢失等特点，在仪器仪表及工业自动化控制中得到广泛的应用。

AT24C02采用的是IIC的通信方式，因此只需要掌握IIC的通信协议即可轻松的使用AT24C02，具体的IIC讲解请看 【IIC】IIC通信协议-51单片机程序分析 - 电子校园网

软件流程图

AT24C02读一个字节

AT24C02写一个字节

程序分析

at24c02.c

/**********************************
作者：特纳斯电子
网站：https://www.mcude.com
联系方式：46580829(QQ)
淘宝店铺：特纳斯电子
**********************************/

/**********************************
包含头文件
**********************************/
#include "at24c02.h"


/**********************************
函数定义
**********************************/
/****
*******AT24C02延时函数
*****/
void At24c02_Delay(void)
{
	uchar i;
	i=10;
	while(i--);
}

/****
*******AT24C02延时函数
*****/
void At24c02_Delay1(uchar x)
{
    unsigned int i;
    for(i=0;i<x;i++);
}

/****
*******总线初始化,拉高释放总线函数
*****/
void At24c02_Init(void)
{
    AT24C02_SCL=1;
    At24c02_Delay();
    AT24C02_SDA=1;
    At24c02_Delay();
}

/****
*******开始信号，上升沿
*****/
void At24c02_Start(void)
{
    AT24C02_SDA=1;	//发送起始条件的数据信号
    At24c02_Delay();
    AT24C02_SCL=1; 	//发送起始条件的时钟信号
    At24c02_Delay();
    AT24C02_SDA=0;	//发送起始信号
    At24c02_Delay();
    AT24C02_SCL=0;	//钳住IIC总线，准备发送或接收数据
    At24c02_Delay();
}

/****
*******结束信号，下降沿
*****/
void At24c02_Stop(void)
{
    AT24C02_SDA=0;	//发送结束条件的数据信号
    At24c02_Delay();
    AT24C02_SCL=1;	//发送结束条件的时钟信号
    At24c02_Delay();
    AT24C02_SDA=1;	//发送结束信号
    At24c02_Delay();
}

/****
*******IIC总线时钟或应答信号
*****/
void At24c02_Clock(void)
{
    uchar i=0;
    AT24C02_SCL=1;
    At24c02_Delay();
    while ((AT24C02_SDA==1)&&(i<255))
        i++;
    AT24C02_SCL=0;
    At24c02_Delay();
}

/****
*******写一个字节
*****/
void At24c02_Writex(uchar j)
{
    uchar i,temp;
    temp=j;
    for (i=0;i<8;i++)
    {
        temp=temp<<1;
        AT24C02_SCL=0;
        At24c02_Delay();
        AT24C02_SDA=CY;		//最高位移入PSW寄存器CY位中
        At24c02_Delay();
        AT24C02_SCL=1;
        At24c02_Delay();
    }
    AT24C02_SCL=0;
    At24c02_Delay();
    AT24C02_SDA=1;
    At24c02_Delay();
}

/****
*******读取一个字节
*****/
uchar At24c02_Readx(void)
{
    uchar i,j,k=0;
    AT24C02_SCL=0;
    At24c02_Delay();
    AT24C02_SDA=1;
    for (i=0;i<8;i++)
    {
        At24c02_Delay();
        AT24C02_SCL=1;
        At24c02_Delay();
        if (AT24C02_SDA==1)
            j=1;
        else
            j=0;
        k=(k<<1)|j;		//将8个独立的位放在一个字节中
        AT24C02_SCL=0;
    }
    At24c02_Delay();
    return(k);
}

/****
*******向AT24C02的地址address中写入一个字节的数据info
*****/
void At24c02_Write_Add(uchar address,uchar info)
{
    At24c02_Start();
    At24c02_Writex(0xa0);
    At24c02_Clock();
    At24c02_Writex(address);
    At24c02_Clock();
    At24c02_Writex(info);
    At24c02_Clock();
    At24c02_Stop();
    At24c02_Delay1(50);
}

/****
*******从AT24C02的地址address中读取一个字节的数据
*****/
uchar At24c02_Read_Add(uchar address)
{
    uchar i;
    At24c02_Start();
    At24c02_Writex(0xa0);
    At24c02_Clock();
    At24c02_Writex(address);
    At24c02_Clock();
    At24c02_Start();
    At24c02_Writex(0xa1);
    At24c02_Clock();
    i=At24c02_Readx();
    At24c02_Stop();
    At24c02_Delay1(10);
    return(i);
}

at24c02.h

/**********************************
作者：特纳斯电子
网站：https://www.mcude.com
联系方式：46580829(QQ)
淘宝店铺：特纳斯电子
**********************************/

#ifndef _AT24C02_H_
#define _AT24C02_H_


/**********************************
包含头文件
**********************************/
#include "main.h"


/**********************************
PIN口定义
**********************************/
sbit AT24C02_SCL=P1^5;																//AT24C02时钟引脚
sbit AT24C02_SDA=P1^6;																//AT24C02数据引脚


/**********************************
函数声明
**********************************/
void At24c02_Init(void);  														//At24c02初始化函数
void At24c02_Write_Add(uchar address,uchar info);			//At24c02写入数据函数
uchar At24c02_Read_Add(uchar address);								//At24c02读取数据函数

#endif
