实物视频演示：
软件安装：

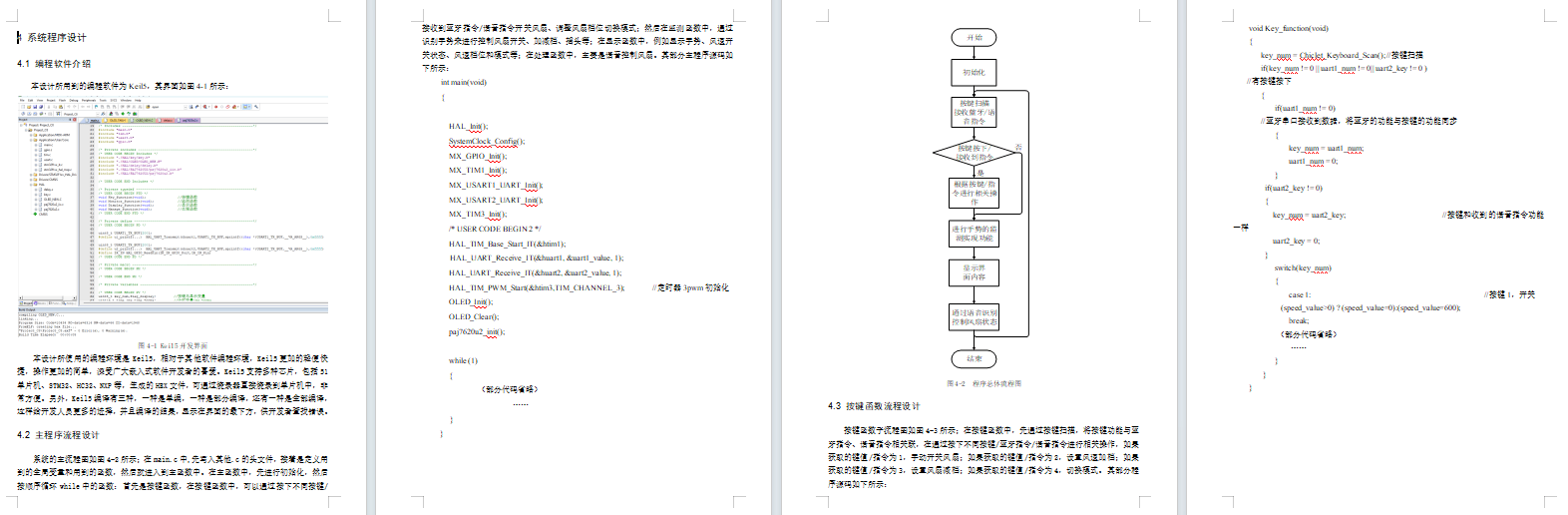

资料预览

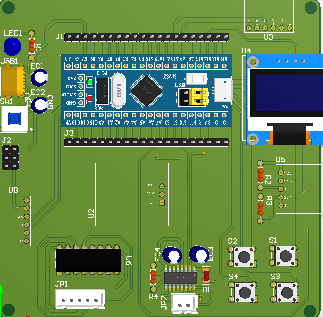

效果图：
总体资料：

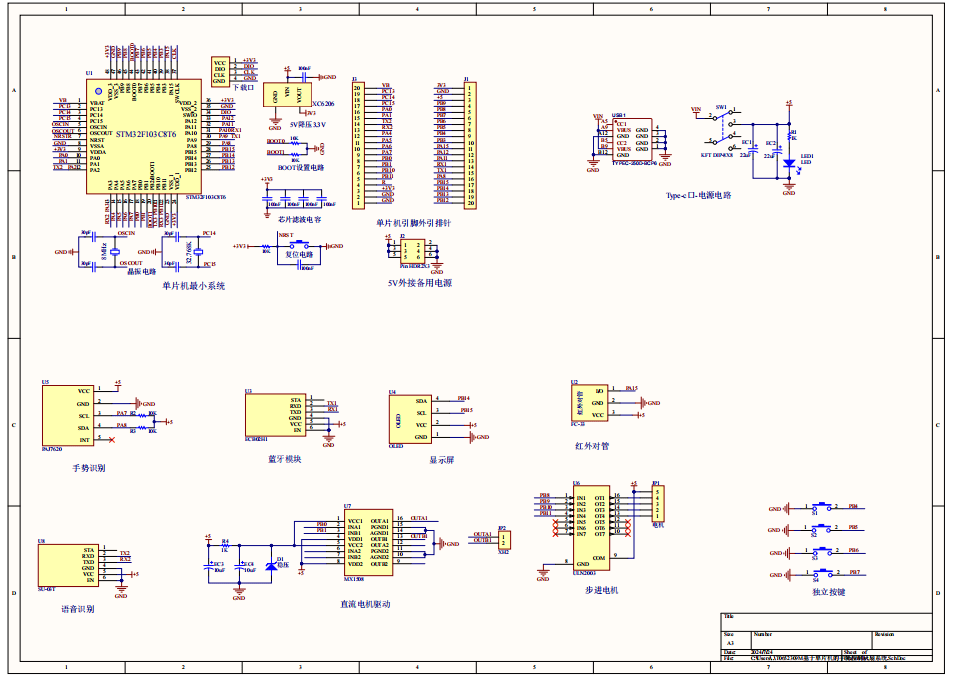

原理图：

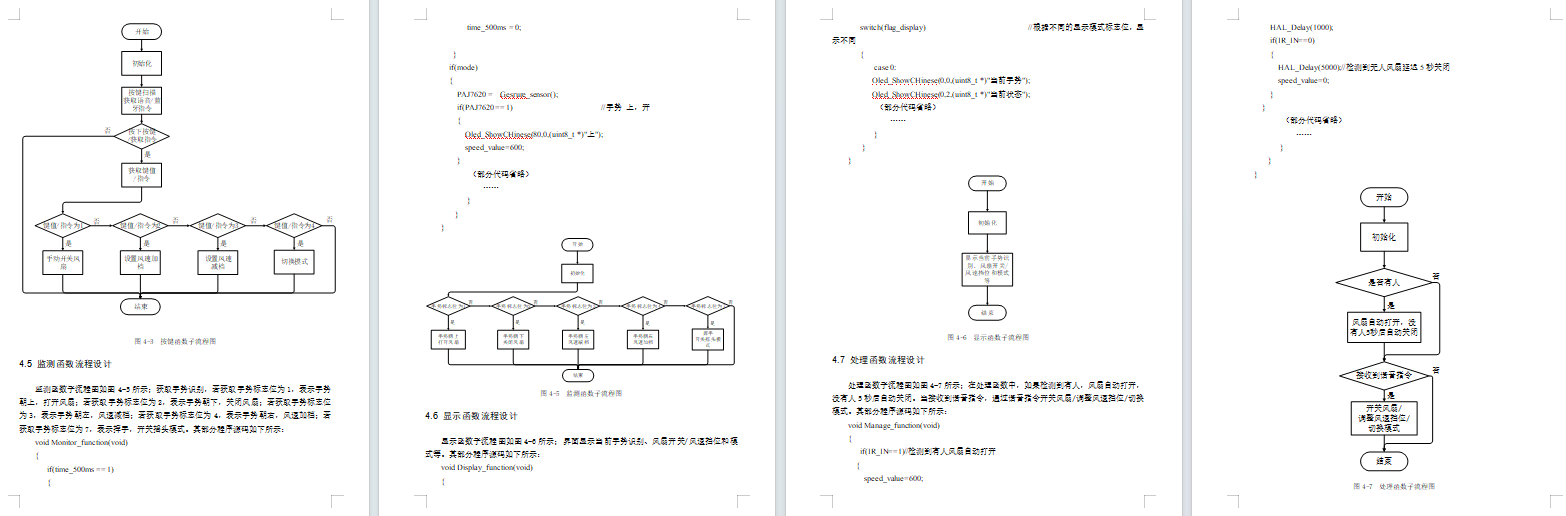

软件设计流程：

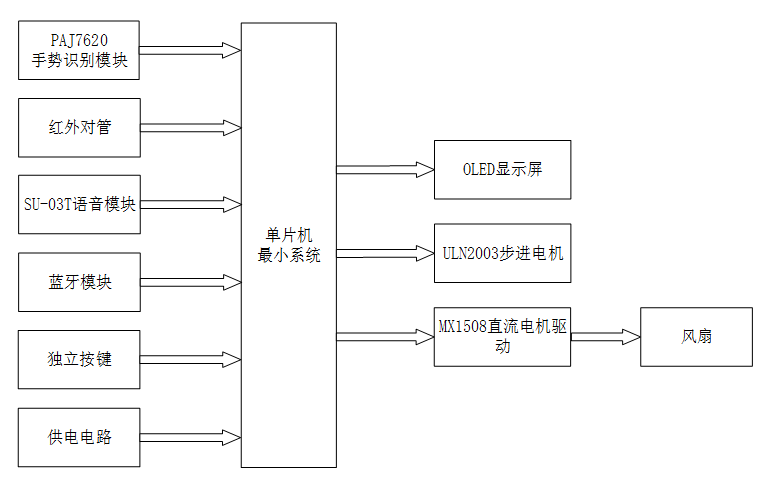

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的手势控制风扇的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是PAJ7620手势识别模块，通过该模块来进行手势识别，根据不同手势进行相关操作；第二部分是红外对管，用于检测是否有人；第三部分是SU-03T语音模块，实现语音与蓝牙/按键控制相同功能；第四部分是蓝牙模块，实现蓝牙与语音/按键控制相同功能；第五部分是独立按键，通过按键开关风扇、调整风扇档位切换模式；第六部分是供电电路，给整个系统供电。输出由三部分组成，第一部分是OLED显示屏，界面显示风速开关状态、风速档位、模式和手势等；第二部分是ULN2003步进电机，用来模拟风扇的摇头功能；最后一部分是MX1508直流电机，用于驱动风扇转动。

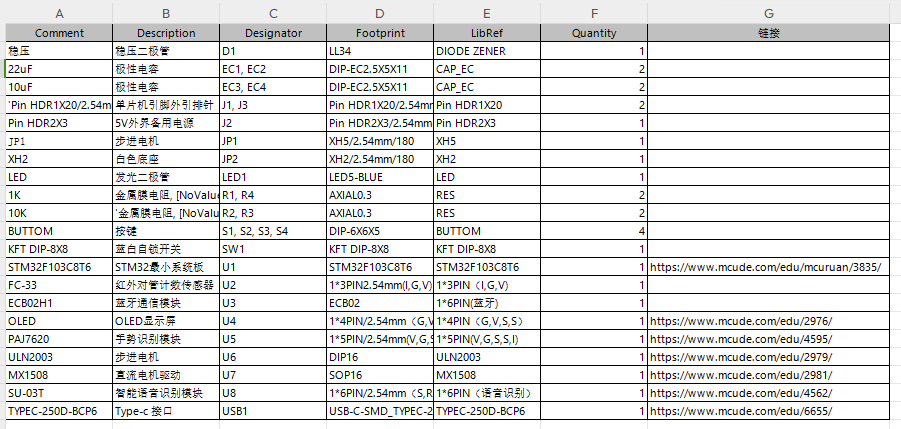

硬件清单：
