基于物联网的车内空气质量检测报警装置研究与设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览



编号:

T0732309M

设计简介:

本设计是基于单片机的车内空气质量检测报警装置系统设计,主要实现以下功能:

通过温湿度传感器检测温湿度
通过PM2.5传感器检测PM2.5
通过空气质量传感器检测空气质量
通过二氧化碳传感器检测CO2
通过oled显示采集到的数据
通过按键设置阈值,超过阈值,蜂鸣器报警
通过WiFi模块连接手机APP,实现远程监控

电源: 5V
传感器:温湿度传感器(DHT11)、PM2.5传感器(GP2Y1014AU)、空气质量传感器(MQ-135)、二氧化碳传感器(KQ-2801)
显示屏:OLED12864
单片机:STM32F103C8T6
执行器:蜂鸣器
人机交互:独立按键,WiFi模块(ESP8266)

标签:STM32、OLED12864、DHT11、GP2Y1014AU、MQ-135、KQ-2801、ESP8266

题目扩展:基于物联网的车内空气质量检测报警装置系统设计、基于单片机的室内空气质量检测报警系统设计、基于单片机的智能环境检测报警装置系统设计

基于物联网的车内空气质量检测报警装置研究与设计

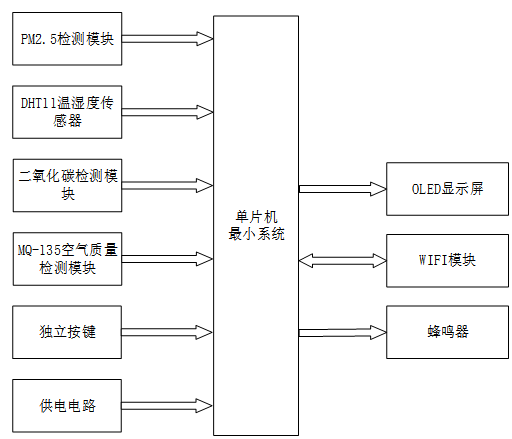

基于物联网的车内空气质量检测报警装置研究与设计可以分为三个主要部分:中控部分、输入部分和输出部分。下面分别对这三部分进行概述:

一、中控部分

  1. 核心控制器:采用STM32单片机作为系统的核心控制器,负责接收、处理输入数据,并控制输出部分。

  2. 数据处理:STM32单片机对接收到的传感器数据进行内部处理,包括数据解析、阈值比较等。

  3. 系统协调:确保各个模块之间的通信和数据传输准确无误,协调整个系统的运行。

二、输入部分

  1. PM2.5检测模块:实时监测环境中的PM2.5浓度,反映空气质量状况。

  2. DHT11温湿度传感器:检测当前环境的温度和湿度值,评估车内环境的舒适度。

  3. 二氧化碳检测模块:检测车内的二氧化碳浓度,反映车内空气的流通情况。

  4. MQ-135空气质量检测模块:全面评估车内的空气质量状况,包括有害气体检测。

  5. 独立按键模块:提供用户操作界面,用于切换显示界面、设置各项阈值以及关闭报警功能。

  6. 供电电路:为整个系统提供稳定可靠的电源供应,确保系统能够持续稳定运行。

三、输出部分

  1. OLED显示屏:清晰显示各项测量值以及用户设置的温度、二氧化碳和空气质量阈值。

  2. WIFI模块:实现数据的远程传输功能,用户可以通过手机APP实时查看车内空气质量数据并设置阈值。

  3. 蜂鸣器模块:当温度、二氧化碳或PM2.5值超过其设定阈值时,发出报警声,提醒用户及时采取措施。
