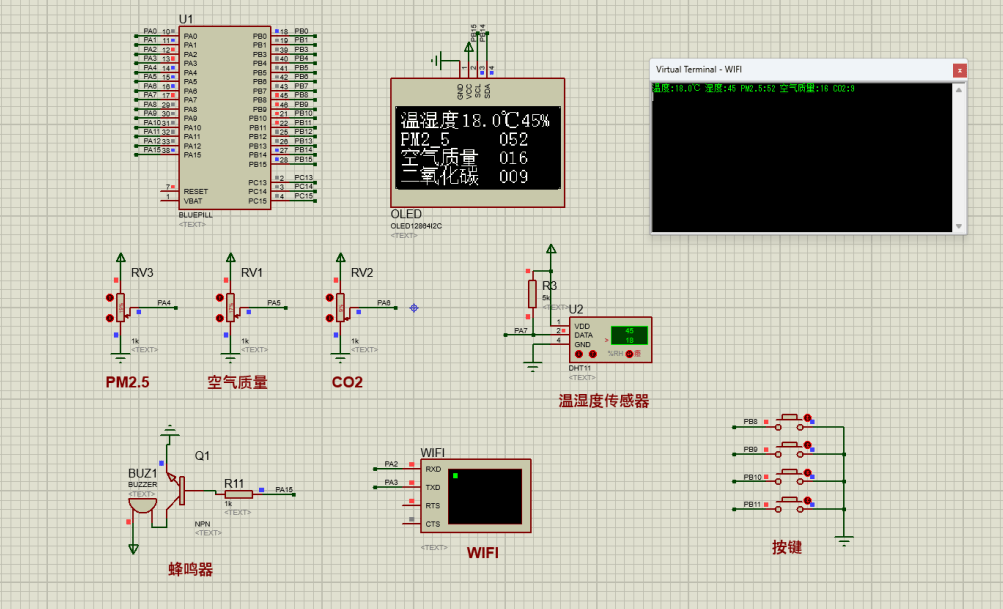

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

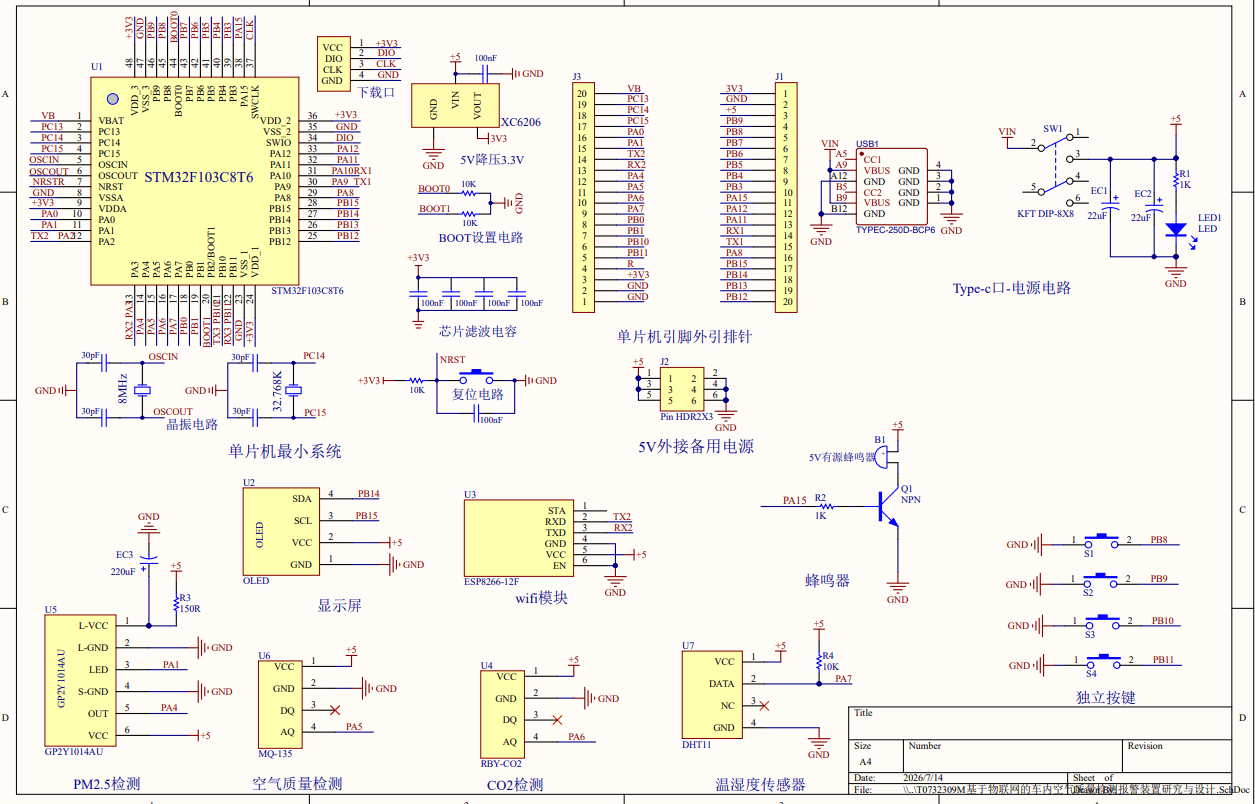

原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于物联网的车内空气质量检测报警装置研究与设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是PM2.5检测模块，用于检测环境的PM2.5值；第二部分是DHT11温湿度传感器，用于检测当前环境的温湿度值；第三部分是二氧化碳检测模块，用于检测车内的二氧化碳浓度值；第四部分是MQ-135空气质量检测模块，用于检测空气质量情况；第五部分是独立按键，用于切换界面、设置温度/CO2/空气质量阈值和关闭报警；第六部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是OLED显示屏，用于显示获取的测量值，和设置温度/CO2/空气质量阈值；第二部分是WIFI模块，主要将获取的数据上传至手机，同时手机可以设置阈值；最后一部分是蜂鸣器，当温度/CO2/PM2.5值超过其设定阈值，蜂鸣器报警。

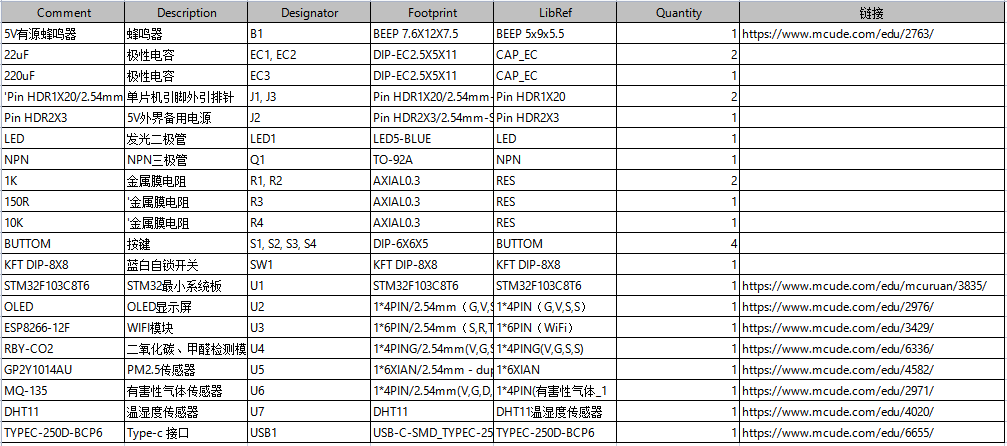

硬件清单：
