编号：
T0752309M
设计简介：
本设计是基于stm32的加油站火灾预警系统设计，主要实现以下功能：
通过温湿度传感器检测温湿度
通过烟雾传感器检测烟雾
通过火焰传感器检测火焰
通过oled显示温湿度，烟雾，火焰等信息
通过按键设置阈值，超过阈值或检测到火焰，声光报警
通过WiFi模块连接手机APP，实现远程监控
电源： 5V
传感器：温湿度传感器（DHT11）、烟雾传感器（MQ-2）、火焰传感器（Fiying）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，led灯
人机交互：独立按键，WiFi模块（ESP8266）
标签：STM32、OLED12864、DHT11、MQ-2、Fiying、ESP8266
题目扩展：基于物联网的加油站火灾预警系统设计、基于单片机的家庭火灾预警系统设计、基于stm32的火灾预警系统设计

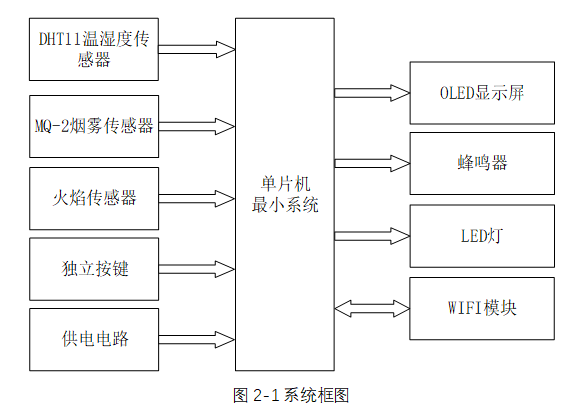

基于stm32的加油站火灾预警系统设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
中控部分是本设计的核心，采用了STM32单片机作为主控制器。它的主要功能是接收来自输入部分的各类数据，包括环境温湿度、烟雾浓度、火焰状态以及用户通过独立按键设置的阈值等。STM32单片机对这些数据进行处理和分析，根据预设的逻辑判断是否需要触发报警。同时，它还负责控制输出部分，将处理后的数据通过OLED显示屏展示出来，以及在满足报警条件时驱动蜂鸣器和LED灯进行声光报警。此外，STM32单片机还通过WIFI模块与手机APP进行通信，实现数据的远程上传和阈值的远程设置。
输入部分概述：
输入部分由五个模块组成，分别是DHT11温湿度传感器、MQ-2烟雾浓度传感器、火焰传感器、独立按键和供电电路。DHT11温湿度传感器用于实时检测环境的温度和湿度值；MQ-2烟雾浓度传感器用于检测空气中的烟雾浓度；火焰传感器则用于监测是否有火焰存在。独立按键模块提供了用户交互界面，用户可以通过按键切换显示界面、设置温湿度和烟雾的阈值，以及关闭报警功能。供电电路则为整个系统提供稳定的电源供应，确保系统能够正常工作。
输出部分概述：
输出部分由四个模块组成，包括OLED显示屏、蜂鸣器、LED灯和WIFI模块。OLED显示屏用于实时显示环境的温湿度、烟雾浓度值及其阈值，以及是否有火焰存在的信息。蜂鸣器和LED灯组成了声光报警系统，当检测到温湿度、烟雾浓度异常或火焰存在时，系统会触发报警，通过蜂鸣器的声音和LED灯的闪烁来提醒用户。WIFI模块则负责将系统获取的数据上传至手机APP，用户可以通过手机实时查看系统的状态，并可以通过手机APP设置温度、烟雾浓度的阈值（注：原文中提到的“心率、血氧阈值”应为笔误，因为本设计中并未涉及心率和血氧的检测，应更正为“温度、烟雾浓度阈值”）。
