编号：
T0792309M
设计简介：
本设计是基于单片机的智能车库防汛装置系统，主要实现以下功能：
通过两个水位传感器检测水位，水位过高自动抽水
通过两个红外传感器检测车辆，控制闸门
通过oled显示水位等信息
通过按键设置控制闸门和水泵
通过WiFi模块连接手机app，实现远程监控
电源： 5V
传感器：水位传感器（Water Sensor）、红外传感器（FC-33）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（MX1508），舵机（SG90）
人机交互：独立按键，WiFi模块（ESP8266）
标签：STM32、OLED12864、Water Sensor、FC-33、MX1508、SG90、ESP8266
题目扩展：基于物联网的智能车库防汛装置系统、基于单片机的智能泄洪装置系统、基于单片机的智能地铁防汛装置系统

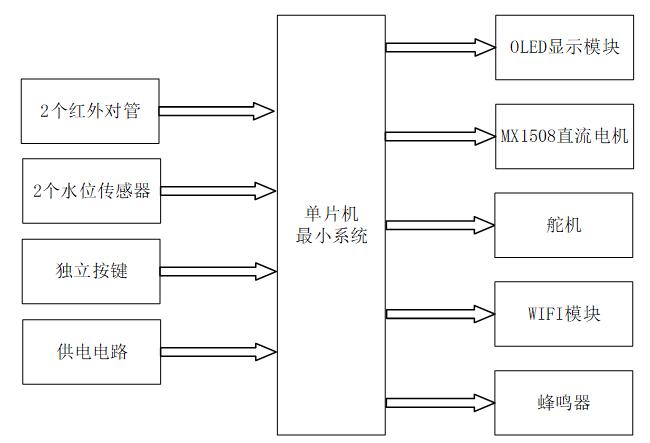

基于单片机的智能车库防汛装置系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分：
本设计的核心控制器采用了STM32单片机。它作为整个智能车库防汛装置系统的“大脑”，主要负责接收来自输入部分的数据，包括车辆进出情况、水位高度、用户按键操作等。在接收到这些数据后，STM32单片机内部进行一系列的处理和判断，然后根据预设的逻辑和规则，向输出部分发送相应的控制指令。例如，当检测到水位过高时，单片机将自动启动抽水程序；当检测到车辆进出时，单片机将控制闸机的开关等。
输入部分：
-
红外对管模块：由两个红外对管组成，分别安装在车库进出口位置，用于实时感应车辆的进出情况，并将信号传输给STM32单片机。
-
水位传感器：本设计采用了两个水位传感器，分别安装在不同高度，用于检测车库内的水位情况。当水位达到或超过某个预设高度时，传感器将发送信号给单片机，以便单片机及时采取措施。
-
独立按键：用户可以通过按键来手动控制闸机的开关、抽水功能的启动与停止，以及关闭报警等。这些按键信号同样被传输给STM32单片机进行处理。
-
供电电路：为整个系统提供稳定的电源供应，确保各个模块能够正常工作。
输出部分：
-
OLED显示模块：用于显示当前的水位情况、闸机的开关状态、抽水状态等重要信息，方便用户直观了解系统的工作状态。
-
MX1508直流电机及其驱动芯片：该模块负责驱动水泵进行抽水工作，当水位过高时，单片机将发送指令给该模块，启动水泵进行抽水，以降低车库内的水位。
-
舵机：用于模拟管理闸机的开关动作，根据单片机的指令进行精准的开关控制。
-
WIFI模块：将系统的实时数据（如水位、闸机状态等）上传至手机端，实现远程监控和数据分析功能。
-
蜂鸣器：当水位处于中高水位时，单片机将发送指令给蜂鸣器，使其发出报警声，提醒用户及时采取措施。
