基于STM32的车载市政管网燃气泄漏报警系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1162305M

设计简介：

本设计是基于STM32的车载市政管网燃气泄漏报警系统，主要实现以下功能：

1、采集烟雾浓度和温度；
2、可通过按键设置烟雾阈值；
3、当检测到的烟雾大于烟雾阈值，指示灯 (两个)红灯-->1s间隔闪烁 (报警)绿灯，蜂鸣器报警；
4、同时可以查看电机的转速；
5、可通过WIFI把数据上传到云平台来查看；

电源： 5V
传感器：温度传感器（DS18B20）、烟雾传感器（MQ-2）、霍尔传感器（3144E）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、发光二极管
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、OLED12864、DS18B20、MQ-2、3144E、有源蜂鸣器、发光二极管、独立按键、ESP8266-12F

题目扩展：车载控制系统、空气质量监测系统

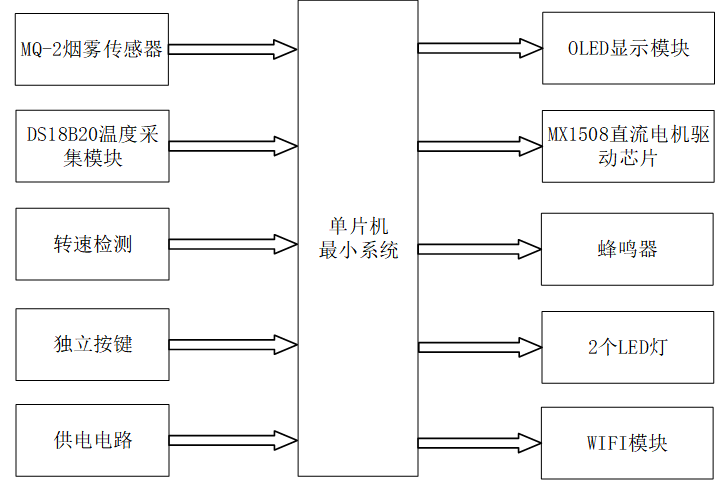

基于STM32的车载市政管网燃气泄漏报警系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分

• 数据处理：STM32单片机接收MQ-2烟雾传感器、DS18B20温度采集模块和转速检测模块的数据，进行实时处理。
• 逻辑判断：根据预设的烟雾浓度阈值，判断当前环境是否安全。
• 输出控制：根据判断结果，控制OLED显示模块显示信息，驱动MX1508直流电机驱动芯片启动或停止电机，触发蜂鸣器和LED灯报警，以及通过ESP8266 WIFI模块上传数据到阿里云。

输入部分

• MQ-2烟雾传感器：用于检测当前环境中的烟雾浓度，是判断燃气是否泄漏的关键指标。
• DS18B20温度采集模块：获取当前环境温度，虽然与燃气泄漏的直接检测关系不大，但可作为辅助信息提供参考。
• 转速检测模块（在此设计中可能用于监测车载设备的运行状态，如风扇或泵的转速）：监测特定设备的转速，确保设备正常工作。
• 独立按键：用于用户交互，如切换OLED显示模块的界面，控制电机的开关，以及设置烟雾浓度的阈值。
• 供电电路：为整个系统提供稳定的电源，确保各模块能够正常工作。

输出部分

• OLED显示模块：实时显示系统名称、当前温度、烟雾浓度、转速以及设置的烟雾浓度阈值，方便用户随时查看。
• MX1508直流电机驱动芯片：通过控制电机的转动，可以执行如关闭燃气阀门等紧急操作（在此设计中，电机的具体用途需根据实际应用场景确定）。
• 蜂鸣器：当烟雾浓度超过预设阈值时，蜂鸣器会发出报警声，提醒用户注意。
• LED灯（红、绿灯）：当烟雾浓度超过阈值时，红灯和绿灯会以一定的频率间隔闪烁，作为视觉报警信号。
• ESP8266 WIFI模块：将实时数据上传到阿里云，用户可以通过手机APP远程查看数据，实现远程监控和管理。
