编号：

T3822305M

设计简介：

本设计是基于STM32的水箱液位控制系统，主要实现以下功能：

1.可通过液位传感器检测液位
2.可通过按键设置目标液位，切换模式
3.可通过WIFI模块连接云平台

电源： 5V
传感器：水位传感器（Water Sensor）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（N-MOS驱动）
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32、OLED12864、Water Sensor、N-MOS、ESP8266-12F、独立按键

题目扩展：智能鱼缸、水位控制系统

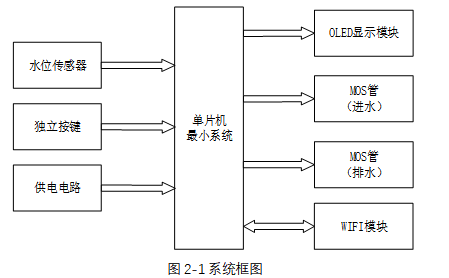

基于物联网的水箱水位控制系统设计，通过STM32单片机的智能控制，实现了水位的自动调节和远程监控。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自输入部分的水位数据和用户操作指令。
• 数据处理：根据水位传感器的数据和用户设置的目标水位，计算水位差，并决定进水或排水。
• 控制输出：根据处理结果，控制进水和排水水泵的工作，以及与云平台的数据交互。

输入部分

1. 水位传感器：实时监测水箱的水位，提供水位数据。
2. 独立按键：用户通过按键设置目标水位、切换控制模式（如自动/手动）、调节水泵功率。
3. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示模块：显示目标水位、当前水位、水泵的工作状态（进水/排水）和当前工作模式，提供直观的用户界面。
2. MOS管控制进水水泵：根据STM32单片机的控制信号，开启或关闭进水水泵，以增加水位。
3. MOS管控制排水水泵：根据STM32单片机的控制信号，开启或关闭排水水泵，以降低水位。
4. WIFI模块：将水位数据、水泵状态等信息上传至云平台，实现远程监控和控制。
