基于单片机的智能泡茶机设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1172310M

设计简介：

本设计是基于单片机的智能泡茶机设计，主要实现以下功能：

通过温度传感器检测水温
通过水位传感器检测水位，当检测无水时，蜂鸣器报警
通过oled显示水温，水位等信息
通过按键设置温度上下限自动加热，以及按键手动控制加热
通过WiFi模块连接手机APP，实现远程控制加热和监测

电源： 5V
传感器：温度传感器（DS18B20）、水位传感器（Water Sensor）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热（继电器）
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DS18B20、Water Sensor、ESP8266

题目扩展：基于语音识别的智能泡茶机设计、基于单片机的盲人饮水机机设计、基于物联网的智能泡茶机设计

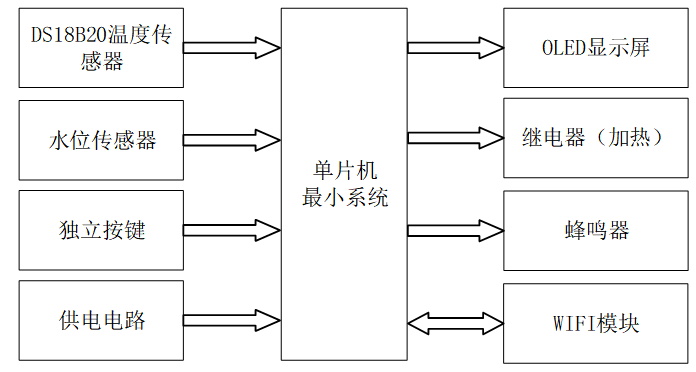

基于单片机的智能泡茶机设可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

• 核心控制器：采用STM32单片机，作为整个系统的“大脑”，负责接收来自输入部分的数据，进行内部处理，并根据处理结果控制输出部分执行相应操作。STM32单片机以其高性能、低功耗和丰富的外设资源，为系统的稳定运行提供了有力保障。

输入部分：

• DS18B20温度传感器：用于实时检测水温值，确保泡茶过程中的水温控制精准，提升泡茶品质。
• 水位传感器：通过检测水位值，实时监测泡茶机内的水量，避免因缺水而导致的干烧现象，保障设备安全。
• 独立按键：提供用户交互界面，用户可通过按键切换显示界面、设置温度阈值以及手动控制加热开关，实现个性化操作。
• 供电电路：为整个系统提供稳定可靠的电源，确保系统能够持续稳定运行。

输出部分：

• OLED显示屏：用于显示系统名称、水温、水位及其阈值等信息，使用户能够直观了解泡茶机的当前状态。
• 继电器：作为执行器，根据STM32单片机的指令控制给水加热，实现智能温控功能。
• 蜂鸣器：当水位传感器检测到无水状态时，蜂鸣器会发出报警声，提醒用户及时加水，避免设备损坏。
• WIFI模块：通过WIFI上传获取的数据至云平台，实现远程监控和设置功能。用户可通过手机APP等远程设备，实时查看泡茶机的状态，并进行远程操作和控制。
