基于单片机的智能三脚架系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T2872305M

设计简介：

本设计是基于STM32的智能三脚架系统，主要实现以下功能：

1.具有三种模式切换
2.超声波检测距离小于10时语音告警并且灯光闪烁
3.光照强度越高灯光闪烁的亮度越低，光照强度越低灯光闪烁的亮度越高

电源： 5V
传感器：光照强度传感器（BH1750）、超声波测距模块（HC-SR04）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：灯盘（N-MOS驱动）
人机交互：独立按键、语音模块（SU-03T）

标签：STM32、OLED12864、BH1750、HC-SR04、N-MOS、SU-03T、独立按键、MHCD42、太阳能充电板

题目扩展：智能灯光系统、智能家居控制系统

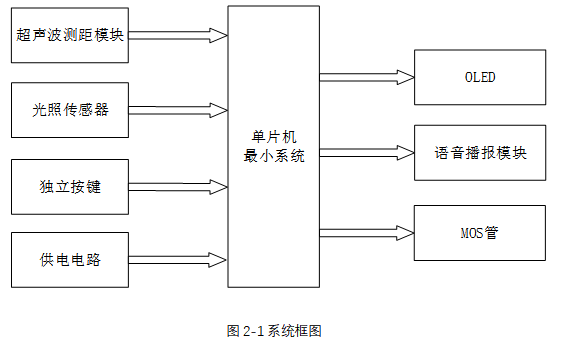

基于STM32单片机的智能三角架系统设计，通过集成多种传感器和控制模块，实现了距离监测、光照检测和用户交互功能。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自输入部分的距离数据、光照强度数据和用户操作指令。
• 数据处理：根据超声波测距模块和光照传感器的数据，以及用户的操作指令，进行逻辑判断和决策。
• 控制输出：根据处理结果，控制OLED显示、语音播报和灯光警示。

输入部分

1. 超声波测距模块：实时监测三角架与障碍物之间的距离，提供距离数据。
2. 光照传感器：检测环境光照强度，提供光照数据。
3. 独立按键：提供用户交互界面，用于切换显示模式。
4. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示屏：显示提醒信息、电量、光照强度、距离、提醒次数和灯亮度等信息，提供直观的用户界面。
2. 语音播报模块：在特定情况下（如距离过近或光照强度异常）播报提醒，增强用户体验。
3. MOS管控制灯光：外接灯进行闪烁警示，当检测到距离过近或光照强度异常时，通过灯光闪烁提醒用户。
