编号：

T2852305M

设计简介：

本设计是基于STM32的智能门禁系统，主要实现以下功能：

1、可通过密码解锁
2、可通过RFID卡片解锁
3、可通过指纹解锁
4、可通过蓝牙连接手机解锁

电源： 5V
传感器：指纹模块（AS608）、RFID模块（RC-522）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器（NPN三极管驱动）
人机交互：矩阵按键

标签：STM32、OLED12864、DS18B20、D203S、MX1508、5V风扇、独立按键

题目扩展：智能空调系统、智能排风扇系统

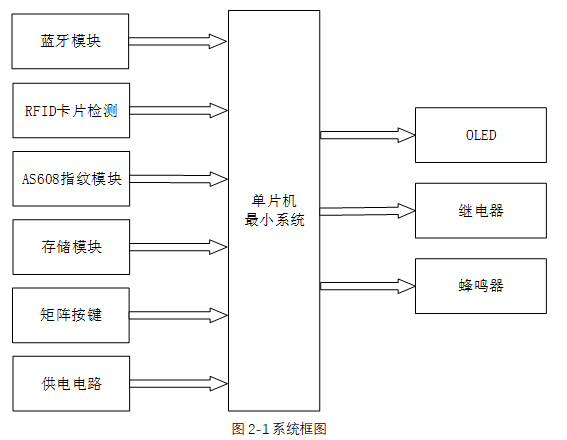

基于STM32单片机的多功能门禁系统设计，集成了多种识别技术和用户交互方式，提供了安全且灵活的门禁控制解决方案。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自输入部分的蓝牙信号、RFID卡片信息、指纹数据、键盘输入和存储模块的数据。
• 数据处理：根据输入数据进行验证，如密码匹配、RFID卡验证、指纹比对等。
• 控制输出：根据处理结果，控制门锁的开闭、显示屏的信息显示和蜂鸣器的提示音。

输入部分

1. 蓝牙模块：允许用户通过蓝牙设备一键解锁，提供无线解锁功能。
2. RFID卡片检测模块：检测门禁卡，验证持卡人的身份。
3. AS608指纹模块：读取用户指纹，进行生物识别验证。
4. AT24C02存储模块：存储开门密码、门禁卡信息和指纹数据，提供数据持久化。
5. 4*4矩阵键盘：用户通过键盘输入密码、修改密码、删除或录入门禁卡/指纹信息。
6. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示模块：显示输入密码、密码错误、门开、门禁卡错误等状态信息，提供直观的用户反馈。
2. 继电器：控制门锁的开闭，根据STM32单片机的指令执行物理开锁。
3. 蜂鸣器：在门打开时或密码/指纹/门禁卡错误时发出提示音，提醒用户操作结果。
