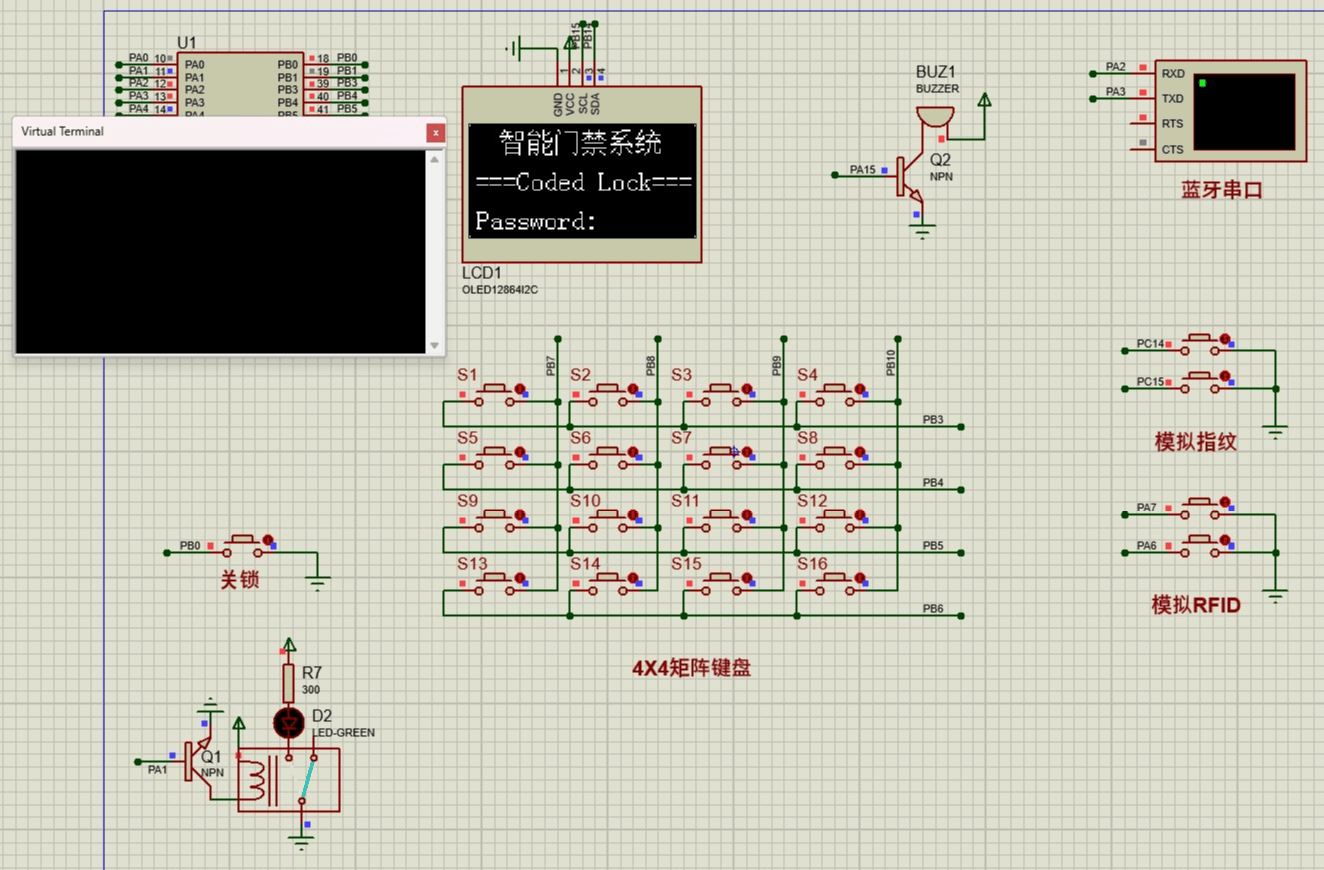

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于stm32多功能门禁设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是蓝牙模块，可以蓝牙一键解锁；第二部分是RFID卡片检测模块，通过该模块可检测门禁卡；第三部分是AS608指纹模块，通过该模块指纹解锁；第四部分是AT24C02存储模块，通过该模块存储开门密码等；第五部分是4*4矩型键盘，通过该键盘可输入密码、修改密码、删除门禁卡/指纹、录入门禁卡/指纹等；第六部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是OLED显示模块, 通过该模块可以显示输入密码、密码错误、门开、门禁卡错误等；第二部分是继电器，通过继电器控制是否开锁；第三部分是蜂鸣器，当门打开时，当密码/指纹/门禁卡错误时，蜂鸣器会提示。
硬件清单：
