编号：

T1192310M

设计简介：

本设计是GSM病房呼叫系统，主要实现以下功能：

从机通过四个按键代表四个病床呼叫按钮，优先级是号越大，越严重，同时按下的时侯，优先处理号大的，其他的进入等待状态
从机通过蓝牙模块发送呼叫信息给主机护士站
主机通过oled显示相关内容，XXX正在呼叫，XXX正在等待
主机通过语音模块播放呼叫信息
主机通过按键取消呼叫的声音，没有取消的话，播报三次自动取消播报，同时发送短信给护士长，显示屏上显示没处理

电源： 5V
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：语音模块（SU-03T）,GSM模块（SIM900A）
人机交互：独立按键，蓝牙模块（ECB02）

标签：STM32、OLED12864、SU-03T、SIM900A、ECB02

题目扩展：智能病床呼叫系统、基于物联网的智能护士站系统、基于单片机的智能病床呼叫系统

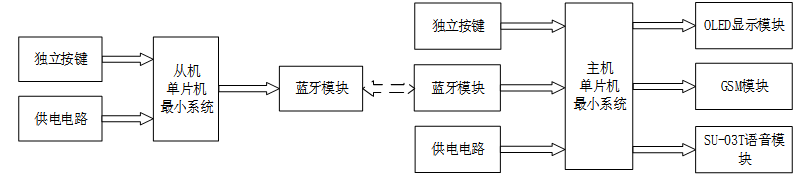

GSM病房呼叫系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

1. 中控部分：

• 主机中控：采用STM32单片机作为核心，负责接收输入数据（如按键状态、蓝牙数据）并进行处理，随后控制输出部分（如OLED显示、语音播报、短信发送）。
• 从机中控：同样采用STM32单片机，接收独立按键的输入，识别病床呼叫等级，并通过蓝牙将数据发送至主机。

2. 输入部分：

• 主机输入：
  a. 独立按键：用于控制播报功能的开关，提供用户交互接口。
  b. 蓝牙模块：接收从机发送的病房呼叫数据，实现无线通信。
  c. 供电电路：为整个主机系统提供稳定电源。
• 从机输入：
  a. 独立按键：代表不同等级的病床呼叫，用户按下对应按键即可发起呼叫。
  b. 供电电路：为从机系统提供必要电源。

3. 输出部分：

• 主机输出：
  a. OLED显示模块：显示病房呼叫状态，包括正在呼叫和等待处理的病房号，优先显示等级高的病房。
  b. GSM模块：在病床呼叫次数达到预设阈值（如3次）时，自动发送短信提醒护士长。
  c. SU-03T语音模块：用于声音提醒病床呼叫，增强信息传递效果。
• 从机输出：
  a. 蓝牙模块：将从机接收到的病床呼叫数据传输给主机进行处理，实现从机到主机的无线通信。
