本设计是基于STM32的环境参数监测系统，主要实现以下功能：
1.可通过温湿度传感器监测当前温湿度
2.可通过MQ4监测可燃气体浓度
3.可通过PM2.5传感器监测粉尘浓度
4.可通过Lora模块完成主从机的通信
5.可通过按键设置阈值，超出阈值报警
6.可通过4G模块实现与云平台连接与发短信报警功能
电源： 5V
传感器：温湿度传感器（DHT11）、可燃气体传感器（MQ-4）、PM2.5传感器（GP2Y1014AU）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、发光二极管
人机交互：独立按键
通信模块：4G模块（Air724UG）、Lora模块（ATK-LORA-01）
标签：STM32F103C8T6、OLED12864、DHT11、MQ-4、GP2Y1014AU、有源蜂鸣器、发光二极管、独立按键、Air724UG、ATK-LORA-01
题目扩展：平安符、环境检测系统

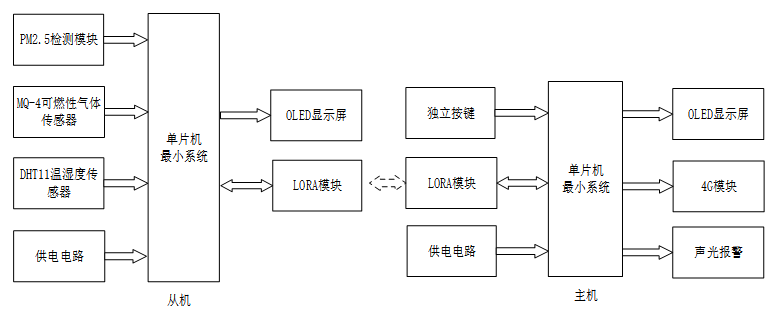

基于LoRa的环境参数监测系统设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
一、中控部分
-
核心控制器：采用STM32单片机，作为整个系统的“大脑”，负责数据的接收、处理和发送。
-
数据处理：接收来自输入部分的环境参数数据（如温湿度、可燃性气体浓度、PM2.5浓度等），并进行内部处理，如数据校验、阈值比较等。
-
通信控制：通过LORA模块与从机进行数据传输，确保数据的实时更新；同时，通过4G模块将数据上传至云平台，实现远程监控与数据共享。
二、输入部分
主机输入：
-
独立按键：用于用户交互，如切换界面、设置环境参数的阈值等。
-
LORA模块：作为通信接口，负责与从机进行数据传输，确保数据的实时性和准确性。
-
供电电路：为主机部分提供稳定的电源，确保系统的正常运行。
从机输入：
-
环境参数传感器：包括PM2.5检测模块、MQ-4可燃性气体传感器、DHT11温湿度传感器，用于实时采集环境参数。
-
供电电路：为从机部分提供稳定的电源，确保传感器的正常运行和数据采集的准确性。
三、输出部分
主机输出：
-
OLED显示屏：用于显示环境参数及其阈值，提供直观的视觉反馈。
-
4G模块：将数据上传至云平台，实现远程监控与数据分析，同时支持通过云平台设置阈值。
-
声光报警装置：在环境参数超过阈值时触发，提醒用户采取相应措施，确保安全。
从机输出：
-
OLED显示屏：用于显示从机采集的环境参数及其阈值（若设置），提供本地查看功能。
-
LORA模块：作为通信接口，负责将采集到的环境参数数据传输给主机，确保数据的实时更新和共享。
