设计简介：

本设计是基于STM32的输液系统，主要实现以下功能：

可通过液位传感器检测液体余量，当低于设定值发出警报提示声；
通过红外传感器模拟检测输液滴速
可通过步进电机调节输液速度
可通过WIFI模块连接阿里云
可通过语音模块发出提示

电源： 5V
传感器：非接触水位传感器（D1CS-D）、红外对管（FC-33）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：步进电机（ULN2003A）
人机交互：独立按键、语音模块（SU-03T）
通信模块：WIFI模块

标签：STM32、OLED12864、D1CS-D、D203S、FC-33、ULN2003A、独立按键、SU-03T

题目扩展：温控风扇、智能排风扇系统

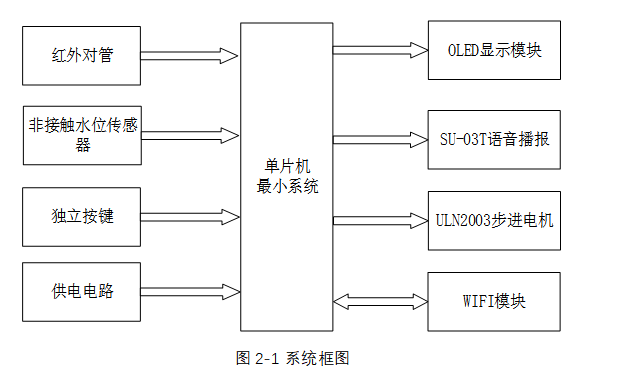

基于STM32单片机的智能输液系统设计，通过集成多种传感器和控制模块，实现了输液过程的自动化和智能化管理。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自输入部分的滴速数据、输液量数据和用户操作指令。
• 数据处理：根据红外对管和非接触水位传感器的数据，以及用户设置的容量和滴液速度阈值，控制输液速度和监测输液状态。
• 控制输出：根据处理结果，控制OLED显示、语音播报、步进电机和WIFI模块的数据传输。

输入部分

1. 红外对管：用于实时监测输液滴速，确保输液按照设定的速度进行。
2. 非接触水位传感器：检测当前的输液量，提供输液量的数据。
3. 独立按键：提供用户交互界面，用于切换显示界面、设置输液容量和滴液速度阈值。
4. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示屏：显示当前的滴速、模式、预计输液完成时间以及设置的输液容量等信息，提供直观的用户界面。
2. SU-03语音播报：在输液量过低时进行语音报警提示，提醒医护人员或患者注意。
3. ULN2003步进电机：控制输液滴速，根据设定的速度调整输液速度。
4. WIFI模块：将输液系统的实时数据上传至手机应用，并接收手机端的控制指令，实现远程监控和控制。
