智能药盒

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T2692305M

设计简介：

本设计是基于STM32的智能药盒，主要实现以下功能：

1.可通过时钟模块获取当前时间
2.可通过温湿度传感器获取温湿度
3.可通过按键设置时间、吃药时间以及用药量
4.可通过短信提前十分钟提醒吃药
5.可通过GPS模块检测当前地理位置
6.具有求救按键，通过短信发送当前的地理位置以及打电话给相关的号码
7.可通过显示屏显示相关数据

电源： 5V
传感器：温湿度传感器（DHT11）、红外对管（FC-33）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、舵机（SG90）
人机交互：矩阵按键
通信模块：GSM模块（SIM900A）、GPS模块（NEO-6M）

标签：STM32、OLED12864、DS1302、DHT11、FC-33、有源蜂鸣器、SG90、SIM900A、NEO-6M、矩阵按键

题目扩展：智能快递柜、智能文件柜、智能外卖柜

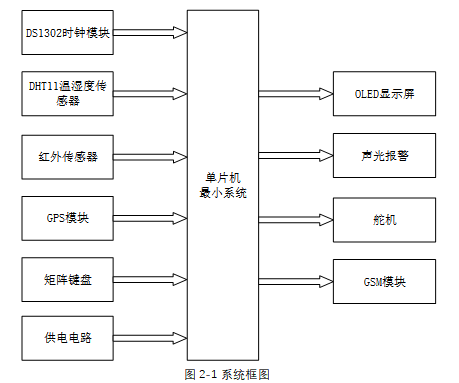

基于STM32单片机的智能药盒系统设计，集成了多种传感器和模块，提供了用药提醒、环境监测和紧急求助等功能。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自输入部分的时间、温湿度、红外感应、GPS位置和键盘输入的数据。
• 数据处理：根据时间、温湿度、GPS位置和用户设置的用药信息，控制用药提醒和紧急求助。
• 控制输出：根据处理结果，控制OLED显示、声光报警、舵机和GSM模块。

输入部分

1. DS1302时钟模块：提供实时时间，用于用药提醒和记录用药时间。
2. DHT11温湿度传感器：监测药盒内部的温湿度，确保药品存储条件适宜。
3. 红外传感器：检测用户是否已经取药，确认用药行为。
4. GPS模块：获取用户的地理位置，用于紧急求助和用药位置记录。
5. 矩阵键盘：用户通过键盘设置用药量、用药时间和地理位置信息。
6. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示屏：显示系统名称、当前时间、温湿度、经纬度、药品定时时间和用药量等信息。
2. 声光报警：在设定的用药时间到达时发出声光报警，提醒用户按时服药。
3. 舵机：模拟药盒的开合动作，实现自动取药功能。
4. GSM模块：在紧急情况下发送求救信息，包括用户的经纬度位置，以及在用药前十分钟发送提醒。
