基于单片机和LoRa的路灯智能监控系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1592305M

设计简介：

本设计是基于STM32的智能监控系统，主要实现以下功能：

1.可通过光敏电阻监测当前光照强度
2.可通过当前光照强度自动调整灯光亮度
3.可通过光敏电阻监测路灯故障
4.可通过Lora模块连接主从机
5.可通过显示屏显示当前数据
6.可通4G模块连接云平台

电源： 5V
传感器：光敏电阻（5528）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、发光二极管
人机交互：独立按键
通信模块：Lora模块（ATK-LORA-01）、4G模块（Air724UG）

标签：STM32F103C8T6、OLED12864、5528、有源蜂鸣器、Air724UG、发光二极管、独立按键、ATK-LORA-01

题目扩展：智能灯光系统、声控灯光系统

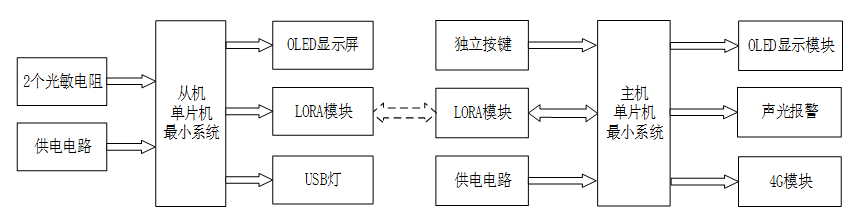

基于单片机和LoRa的路灯智能监控系统设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

中控部分以STM32单片机为核心，扮演着整个智能路灯控制系统的“大脑”角色。它负责接收来自输入部分的数据，包括独立按键的操作指令、LORA模块传输的从机数据以及供电电路的电压状态。STM32单片机对这些数据进行处理和分析，根据预设的逻辑和算法，产生相应的控制信号，并通过输出部分实现对路灯的智能化控制。

输入部分概述：

• 独立按键：提供用户交互界面，用户可以通过按键进行模式切换、灯光亮度保存与调节等操作，实现对照明系统的个性化设置。
• LORA模块：作为无线通信模块，负责接收从机发送的光照强度等数据，实现主从机之间的数据同步与传输。
• 供电电路：为整个系统提供稳定的电源输入，确保系统能够正常工作。

输出部分概述：

• OLED显示模块：用于显示光照强度、工作模式、灯光亮度以及路灯状态等关键信息，为用户提供直观的系统状态反馈。
• 声光报警：当检测到路灯出现故障时，通过灯光闪烁和声音提示进行报警，提醒维护人员及时处理。
• USB灯（模拟路灯）：根据中控部分的指令，调节亮度或开关状态，模拟实际路灯的工作情况。
• 4G模块：将系统收集到的数据上传至阿里云平台，实现远程监控与数据分析，为智能路灯系统的持续优化提供数据支持。
