仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

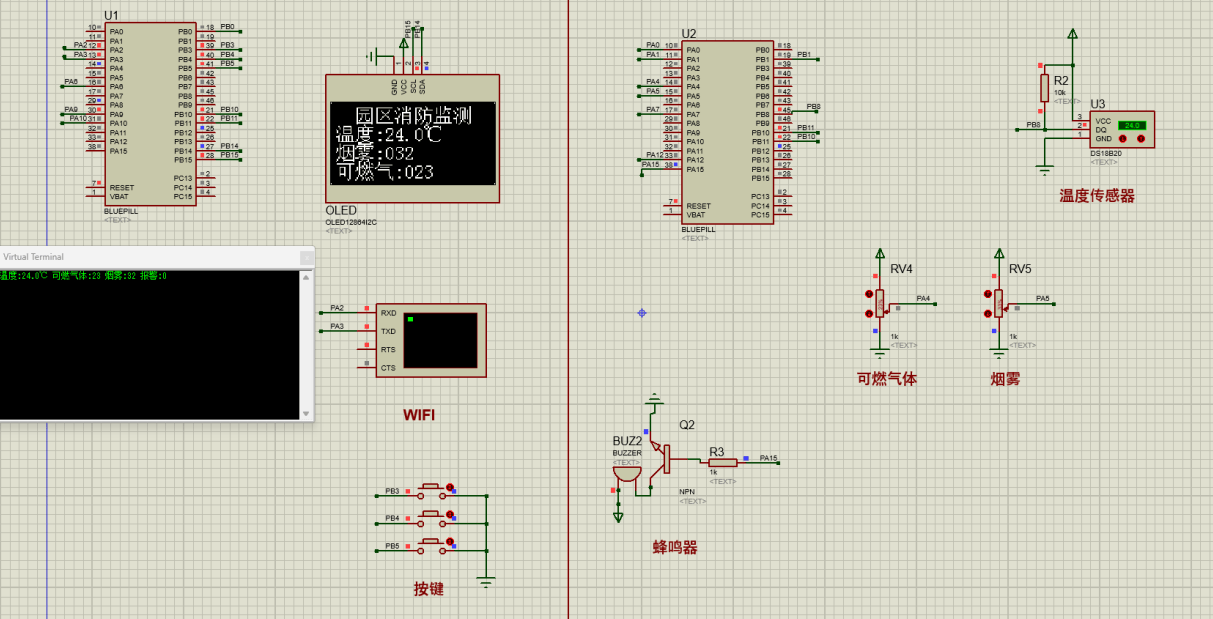

原理图：
从机：
主机：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于LORA的园区消防监测及上位设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为从机部分和主机部分，从机输入部分由四部分组成，第一部分是MQ-2烟雾传感器，用于监测园区烟雾浓度值；第二部分是DS18B20温度传感器，用于检测环境温度值；第三部分是MQ-7可燃性气体传感器，用于检测园区可燃性气体浓度值；第四部分是供电电路，给从机部分供电；输出由两部分组成，第一部分是LORA模块，与主机进行数据传输;第二部分是蜂鸣器，当报警标志位为1，进行报警。
主机输入部分由三部分组成，第一部分是供电电路，给主机提供电源；第二部分是LORA模块，用于与从机进行数据传输；第三部分是独立按键，用于切换界面、开关报警、设置烟雾/温度/可燃性气阈值；输出由两部分组成，第一部分是OLED显示屏，显示系统名称、温度/烟雾/可燃性气值及设置阈值；第二部分是WIFI模块，与主机进行数据传输。
硬件清单：
从机：
主机：
