基于单片机的智能宿舍学习灯的设计

编号：

T2442305M

设计简介：

本设计是基于STM32的智能宿舍学习灯，主要实现以下功能：

手动模式：
1.设置闹钟，时间到了语音播报器会发出提示声音；
2.设置时间，可以方便的看时间；
3.设置学习灯定时开关；
4.可以通过按键手动调节灯光的亮度，最小亮度，正常亮度和最大亮度；
自动模式：
5.自动模式下，可以根据宿舍内的光照强度，来自动调节灯光的亮度。
6.自动模式下，学习灯前面没有人时，1分钟后自动关闭灯光，节省电量，检测到有人时，自动打开灯光；
7.在oled显示屏上看时间，灯的开关状态和亮度、色温，闹钟时间，定时开关灯的时间，人与学习灯的距离；
8.可以根据学生和学习灯的距离，保持良好的坐姿，距离太近会语音播报提示坐姿不正确的提示声；
9.通过wifi，手机可以控制学习灯的开关，查看灯光的亮度、色温，闹钟时间，定时的开关时间等数据；

电源： 5V
传感器：超声波传感器（HC-SR04）、温湿度传感器（DHT11）、人体红外（D203S）、光敏电阻（5528）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：灯盘（N-Mos驱动）、有源蜂鸣器、语音模块（SU-03T）
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、OLED12864、HC-SR04、DHT11、D203S、5528、N-Mos、有源蜂鸣器、SU-03T、ESP8266-12F、独立按键

题目扩展：智能灯光系统、智能台灯

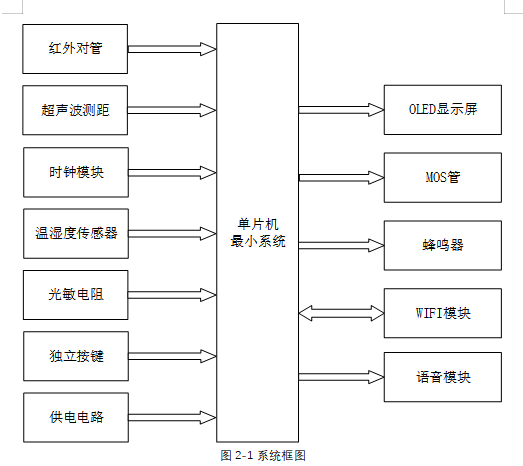

基于STM32单片机的智能宿舍学习灯系统设计，集成了多种传感器和控制模块，提供了环境监测、人体感应、远程控制和语音提示等功能。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自输入部分的人体感应、距离、时间、温湿度、光照强度和用户操作指令。
• 数据处理：根据采集的数据，如人体存在、距离、光照强度等，智能调节灯光亮度和开关。
• 控制输出：根据处理结果，控制OLED显示、台灯、蜂鸣器、WIFI模块和语音模块。

输入部分

1. 红外对管：检测是否有人靠近台灯，用于自动开关灯和节能。
2. 超声波测距模块：检测用户与台灯的距离，用于调节灯光亮度或提醒坐姿。
3. 时钟模块：提供实时时间，用于设置和显示时间，以及闹钟功能。
4. 温湿度传感器：监测环境的温湿度，提供环境舒适度信息。
5. 光敏电阻：检测环境光照强度，智能调节台灯亮度以适应环境。
6. 独立按键：提供用户交互界面，用于切换模式、开关灯、调节亮度、修改时间和设置闹钟。
7. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示模块：显示温湿度、光照强度、灯光亮度和模式，以及设置时间和闹钟时间，提供直观的用户界面。
2. MOS管控制台灯：根据环境光照强度和用户设定，控制台灯的开关和亮度。
3. 蜂鸣器：在闹钟到时发出提醒声音，提醒用户。
4. WIFI模块：将台灯的状态和环境数据发送到手机应用，并接收手机端的控制指令，实现远程控制。
5. 语音模块：在用户距离台灯过近时发出语音提示，提醒用户保持正确的坐姿或距离。
