基于zigbee的矿洞有毒气体检测装置

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T2222307C

设计简介：

本设计是基于51单片机的矿洞有毒气体检测装置，主要实现以下功能：

1.检测一氧化碳，硫化氢气体然后显示在显示屏上；
2.可通过按键按键设置一氧化碳，硫化氢阈值；
3.主从机通过ZigBee传输数据；
4.一氧化碳，硫化氢超过阈值通过蜂鸣器报警。

电源： 5V
传感器：一氧化碳传感器（MQ-7）、硫化氢传感器（MQ-136）
显示屏：LCD1602
单片机：STC89C52
执行器：有源蜂鸣器
人机交互：独立按键
通信模块：Zigbee模块（CC2530）

标签：STC89C52、LCD1602、MQ-7、MQ-136、有源蜂鸣器、独立按键、CC2530

题目扩展：空气质量监测系统、矿井气体监测系统

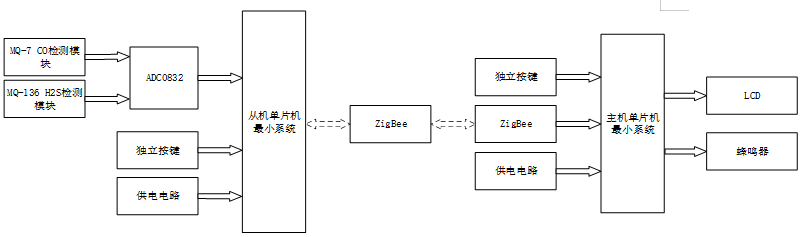

基于zigbee的矿洞有毒气体检测装置可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

中控部分是本设计的核心，由STC89C52单片机担任。它负责接收来自输入部分的数据，包括一氧化碳（CO）浓度、硫化氢（H2S）浓度、用户通过独立按键设置的气体浓度阈值等。单片机对这些数据进行处理，如比较气体浓度与阈值，判断是否需要报警等。处理后的结果通过输出部分进行展示或执行相应动作。

输入部分概述：

• MQ-7 CO检测模块：用于实时检测矿洞中的一氧化碳浓度，并将数据发送给单片机。
• MQ-136 H2S检测模块：用于实时检测矿洞中的硫化氢浓度，同样将数据发送给单片机。
• 独立按键模块：用户通过按键切换界面、设置气体浓度阈值等，按键信号被单片机读取并处理。
• 供电电路：为从机部分提供稳定的5V电源，确保各模块正常工作。

在主机部分，输入还包括：

• Zigbee模块：接收从机发送来的气体浓度数据，单片机通过该模块获取从机的检测结果。

输出部分概述：

• LCD显示模块（仅主机部分）：用于显示从机发送的气体浓度值和用户设置的气体浓度最大值，方便用户直观查看。
• 蜂鸣器模块（仅主机部分）：当检测到的气体浓度大于设置的气体浓度最大值时，蜂鸣器发出报警声，提醒用户注意。
• Zigbee模块（从机部分）：将从机检测到的气体浓度数据发送给主机，实现数据的无线传输。
