实物视频演示：
软件安装：
资料预览
效果图：

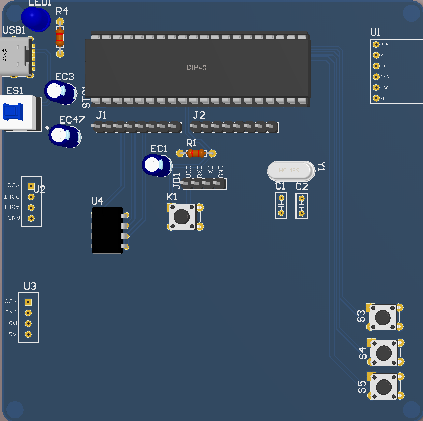

从机：

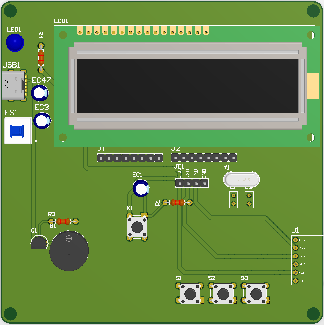

主机：
总体资料：
原理图：
从机：
主机：
软件设计流程：
系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于Zigbee的矿洞有毒气体检测装置的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统由主机部分和从机部分组成，在主机部分中，输入由四部分组成，分别是MQ-7 CO检测模块，检测当前的CO浓度；MQ-136 H2S检测模块，检测当前H2S的浓度；独立按键模块，用于切换界面、设置气体浓度值；最后是供电电路，给从机部分供电；输出由Zigbee模块一部分组成，通过该模块给主机发送检测到气体的浓度值。在主机部分中，输入由三部分组成，独立按键模块，用于切换界面、设置气体浓度值；Zigbee模块，接收从机发送来的数据；最后是供电电路，给主机部分供电；输出由两部分组成，分别是LCD显示模块，用于显示从机发送的气体浓度值和设置的气体浓度最大值；蜂鸣器模块，当检测到的气体浓度大于设置气体浓度最大值时蜂鸣器报警。
硬件清单：
从机：
主机：
