基于stm32的无人机消防系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1952305M

设计简介：

本设计是基于STM32的无人机消防系统，主要实现以下功能：

1.可通过MQ-2检测烟雾
2.可通过火焰传感器检测火焰
3.可通过温湿度传感器检测当前温湿度
4.可通过风向传感器检测风向
5.可通过风速传感器检测当前风速
6.可通过人体红外检测是否有人
7.可通过wifi模块连接云平台
8.可通过显示屏显示传感器检测的数据

电源： 5V
传感器：温湿度传感器（DHT11）、人体热释电传感器（D203S）、烟雾传感器（MQ-2）、火焰传感器（Fiying）、风向传感器（三杯式风向传感器）、风速传感器（ZTS-FXA-*）
显示屏：OLED12864
单片机：STM32F103C8T6
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、OLED12864、DHT11、D203S、MQ-2、Fiying、三杯式风向传感器、ZTS-FXA-*、独立按键、ESP8266-12F

题目扩展：风速风向检测系统、智能排风扇系统

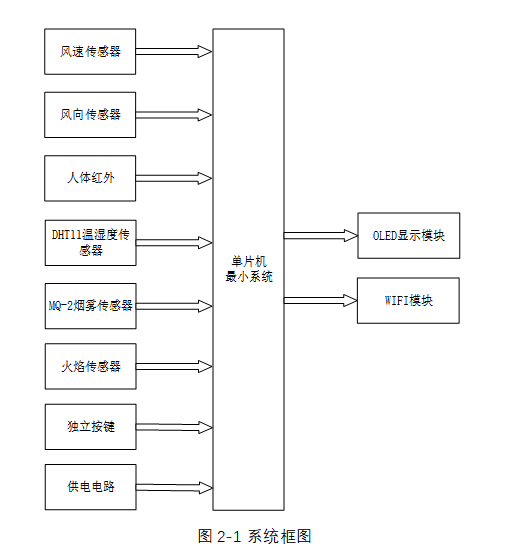

基于STM32单片机的无人机消防系统设计，集成了多种传感器和无线通信模块，提供了火灾监测和预警功能。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自输入部分的风速、风向、人体红外、温湿度、烟雾浓度、火焰检测和用户操作指令。
• 数据处理：根据传感器数据进行分析，判断火灾风险和紧急情况。
• 控制输出：根据处理结果，控制OLED显示和WIFI模块的数据传输。

输入部分

1. 风速传感器：实时监测风速，为火灾扩散分析提供数据。
2. 风向传感器：检测风向，帮助预测火势蔓延方向。
3. 人体红外传感器：检测是否有人的存在，用于紧急救援和疏散。
4. DHT11温湿度传感器：获取环境的温湿度值，为火灾判断提供依据。
5. MQ-2烟雾传感器：检测环境中的烟雾浓度，作为火灾早期预警。
6. 火焰传感器：直接检测火源，确认火灾发生。
7. 独立按键：提供用户交互界面，用于切换显示界面和设置。
8. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。
