基于物联网的智能防酒驾系统

编号：

T1872305M

设计简介：

本设计是基于STM32的智能防酒驾系统，主要实现以下功能：

可通过MQ-3检测酒精浓度；
可通过按键设置酒精浓度阈值；
通过WIFI将酒精浓度及阈值发送给手机，也可在手机上设置酒精浓度阈值；
当酒精浓度大于酒精浓度阈值时进行声光报警，继电器工作模拟停车；
可以检测到车内是否有人，进行声光报警；

电源： 5V
传感器：酒精传感器（MQ-3）、压力传感器（HX711）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、发光二极管、继电器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、OLED12864、MQ-3、HX711、有源蜂鸣器、发光二极管、继电器、独立按键、ESP8266-12F

题目扩展：酒驾检测仪、空气质量检测系统

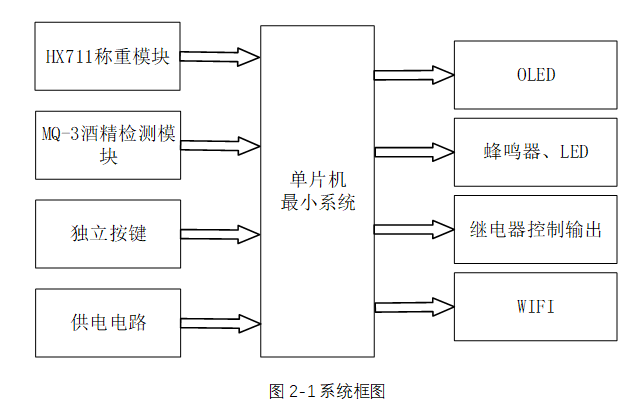

基于物联网的智能防酒驾系统设计，通过STM32单片机集成多种传感器和通信模块，提供了酒精检测、人员检测和远程监控功能。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自HX711称重模块的人员检测数据和MQ-3酒精检测模块的酒精浓度数据，以及独立按键的设置指令。
• 数据处理：根据人员检测结果和酒精浓度数据，判断是否需要发出报警或停车指令。
• 控制输出：根据处理结果，控制OLED显示、声光报警、继电器和ESP8266 WIFI模块。

输入部分

1. HX711称重模块：检测车内是否有人，确保系统只在有人的情况下工作。
2. MQ-3酒精检测模块：检测车内酒精浓度，用于判断驾驶员是否饮酒。
3. 独立按键：提供用户交互界面，用于切换显示界面、设置酒精浓度阈值和进行设备配网。
4. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示屏：显示当前的酒精浓度和设置的酒精浓度阈值，以及配网二维码，提供直观的用户界面。
2. 蜂鸣器和LED：当检测到酒精浓度超过阈值且车内有人时，发出声光报警，提醒驾驶员和周围人员。
3. 继电器控制输出：模拟停车操作，当检测到酒精浓度超标时，控制车辆停车，防止酒驾。
4. ESP8266 WIFI模块：将酒精浓度数据、人员检测结果等上传至阿里云平台，实现远程监控和数据分析。
