基于单片机的智能灯光控制系统

首页      实物视频演示       设计说明书预览      答辩PPT预览

编号：

T1352305M

设计简介：

本设计是基于STM32的智能灯光控制系统，主要实现以下功能：

1、可以控制灯的开关，亮度以及颜色
2、可以实现语音控制
3、可以通过WiFi连接手机，在手机端控制亮度以及颜色
4、可以通过显示屏显示当前亮度等级以及颜色

电源： 5V
传感器：语音识别模块（SU-03T）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：灯盘（WS2812）
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、OLED12864、SU-03T、WS2812、独立按键、ESP8266-12F

题目扩展：智能灯光系统、声控灯光

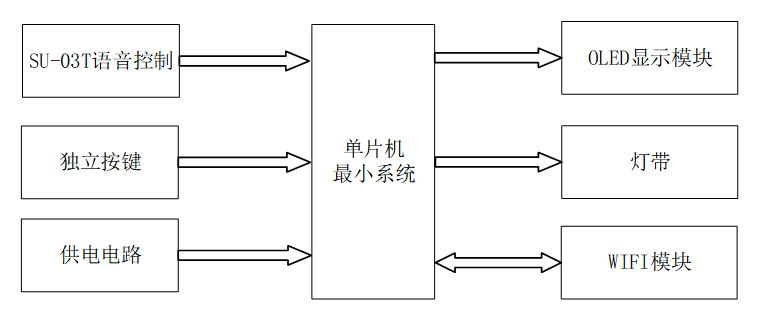

基于单片机的智能灯光控制系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：
本设计的核心控制器采用了STM32单片机。它作为整个智能灯光控制系统的“大脑”，负责接收来自输入部分的数据，如语音指令、按键操作等，并在内部进行逻辑处理和计算。根据处理结果，STM32单片机向输出部分发送控制信号，实现对灯光状态、亮度及颜色的精准调控。

输入部分：

• SU-03T语音控制：用户可通过语音指令，如“开灯”、“关灯”、“调亮”等，实现对灯光的开关、亮度调节及白色/暖色灯光切换的控制。
• 独立按键：系统配备了多个独立按键，用户可通过按键操作，轻松切换灯光色系、调节亮度，提供更加直观的操作体验。
• 供电电路：为整个系统提供稳定、可靠的电源供应，确保系统能够持续、稳定地运行。

输出部分：

• OLED显示屏：实时显示当前系统名称、灯光状态（开/关）、亮度等级等信息，使用户能够直观地了解系统状态。
• 灯带：作为照明设备，提供白色和暖色两种灯光，可根据用户需求进行切换和亮度调节，营造舒适的照明环境。
• WIFI模块：实现系统与手机的无线连接，用户可通过手机APP远程查看灯光状态、设置亮度等参数，实现更加便捷、智能的控制方式。
