基于单片机的矿井气体监测系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1832305M

设计简介：

本设计是基于STM32的矿井气体监测系统，主要实现以下功能：

1、检测温湿度，甲烷浓度，二氧化碳，氢气
2、可以设置阈值，超过阈值进行报警
3、连接云平台
4、OLED显示

电源： 5V
传感器：温湿度传感器（DHT11）、甲烷传感器（MQ-4）、氢气传感器（MQ-7）、二氧化碳传感器（KQ-2801）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、OLED12864、DHT11、MQ-2、MQ-7、KQ-2801、有源蜂鸣器、独立按键、ESP8266-12F

题目扩展：环境监测系统、气体监测系统

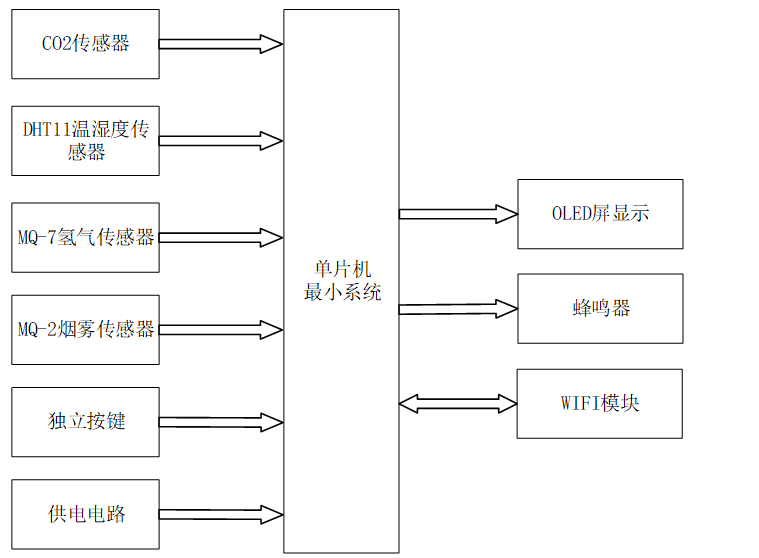

基于STM32单片机的矿井环境监测系统设计，通过集成多种传感器和无线通信模块，提供了矿井内环境的实时监测和预警功能。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自CO传感器、DHT11温湿度传感器、MQ-7氢气传感器、MQ-4烟雾传感器以及独立按键的数据。
• 数据处理：根据传感器数据和用户设置的阈值，判断环境是否安全。
• 控制输出：根据处理结果，控制OLED显示屏、蜂鸣器和WIFI模块。

输入部分

1. CO传感器：检测矿井中的一氧化碳浓度，预防中毒事故。
2. DHT11温湿度传感器：获取环境的温湿度值，监测环境舒适度和潜在的安全风险。
3. MQ-7氢气传感器：检测矿井中的氢气浓度，预防爆炸风险。
4. MQ-4烟雾传感器：检测烟雾值，预警火灾发生。
5. 独立按键：提供用户交互界面，用于切换显示界面和设置安全阈值。
6. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示屏：显示实时的温湿度、氢气、甲烷和CO浓度值，提供直观的环境信息。
2. 蜂鸣器：当检测到的甲烷、氢气或一氧化碳浓度超出安全阈值时，发出报警声，提醒矿工采取行动。
3. WIFI模块：将收集的环境数据上传至手机应用，实现远程实时监测和阈值设置。
