编号：

T1812305M

设计简介：

本设计是基于STM32的智能考勤系统，主要实现以下功能：

可通过RFID进行打卡、添加卡、删除卡等操作
可通过DS1302记录打卡时间
可通过WIFI模块连接阿里云
可通过按键设置时间

电源： 5V
传感器：RFID模块（RC522）、时钟模块（DS1302）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、OLED12864、RC522、DS1302、有源蜂鸣器、独立按键、ESP8266-12F

题目扩展：停车场计费系统、智能打卡机

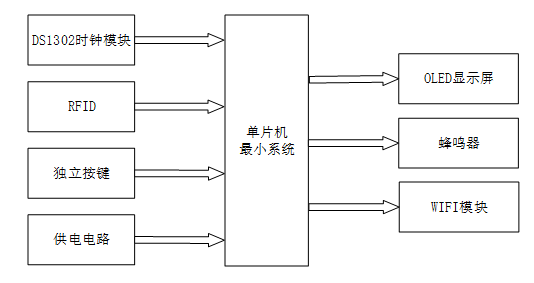

基于STM32单片机的智能考勤签到系统设计，通过集成时钟模块、RFID识别技术和无线通信模块，提供了便捷的考勤管理解决方案。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自DS1302时钟模块的时间数据、RFID模块的卡片识别数据以及独立按键的用户操作指令。
• 数据处理：根据时间数据和RFID识别结果，记录考勤信息，并响应用户的操作指令。
• 控制输出：根据处理结果，控制OLED显示、蜂鸣器和WIFI模块。

输入部分

1. DS1302时钟模块：提供实时时间，用于记录考勤签到的准确时间。
2. RFID模块：识别员工的RFID卡片，用于考勤签到和身份验证。
3. 独立按键：提供用户交互界面，用于切换显示界面、修改卡号和调整时间。
4. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示模块：显示当前时间、RFID卡片的添加和删除操作，以及打卡状态，提供直观的用户界面。
2. 蜂鸣器：在员工刷卡时发出提示音，确认考勤操作。
3. WIFI模块：将考勤数据上传至云平台，便于管理者远程查看和管理考勤记录。
