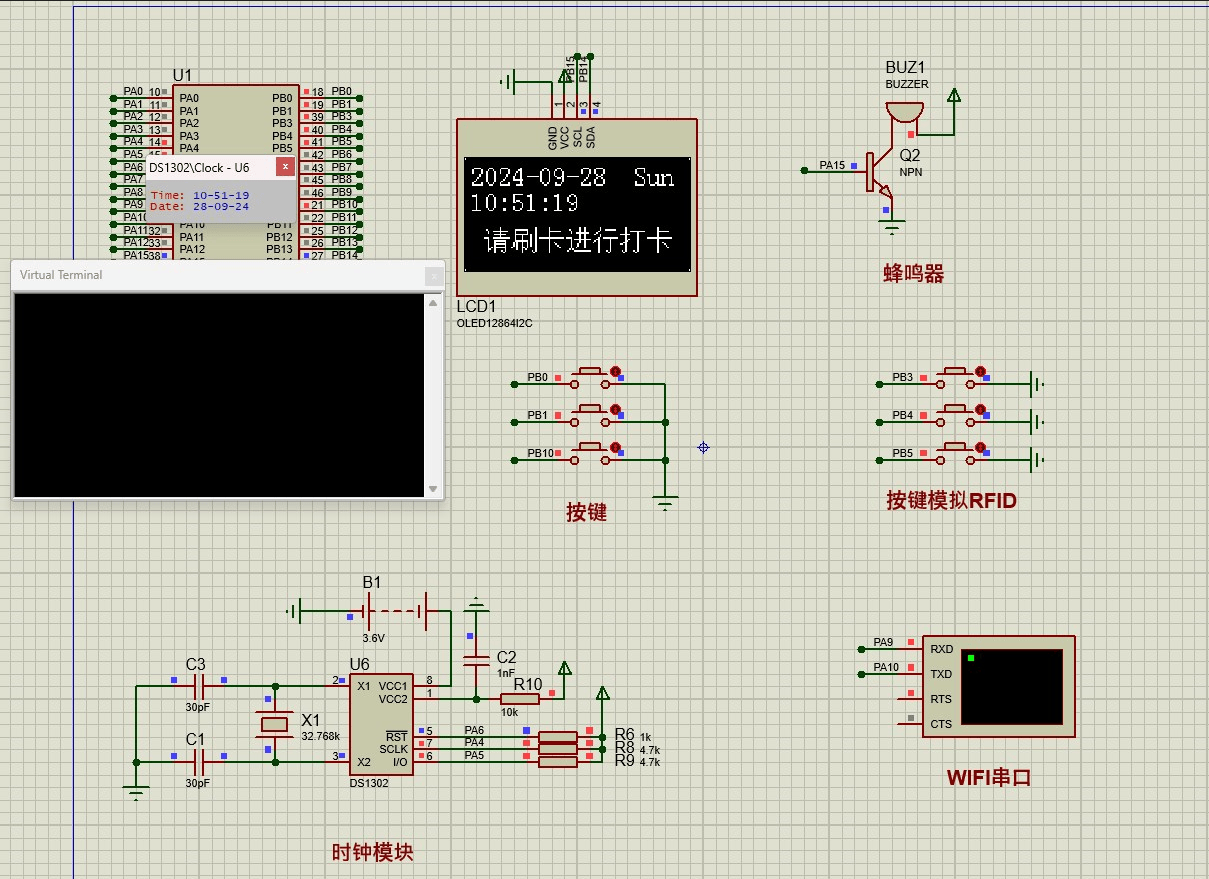

仿真视频演示：
软件安装：
资料预览
效果图：

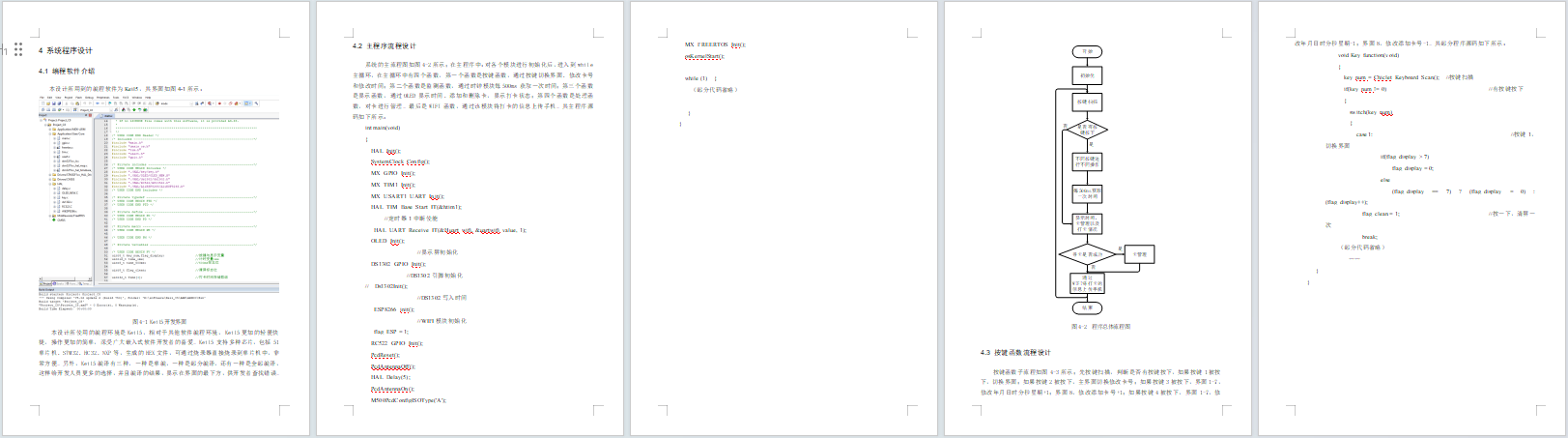

总体资料：

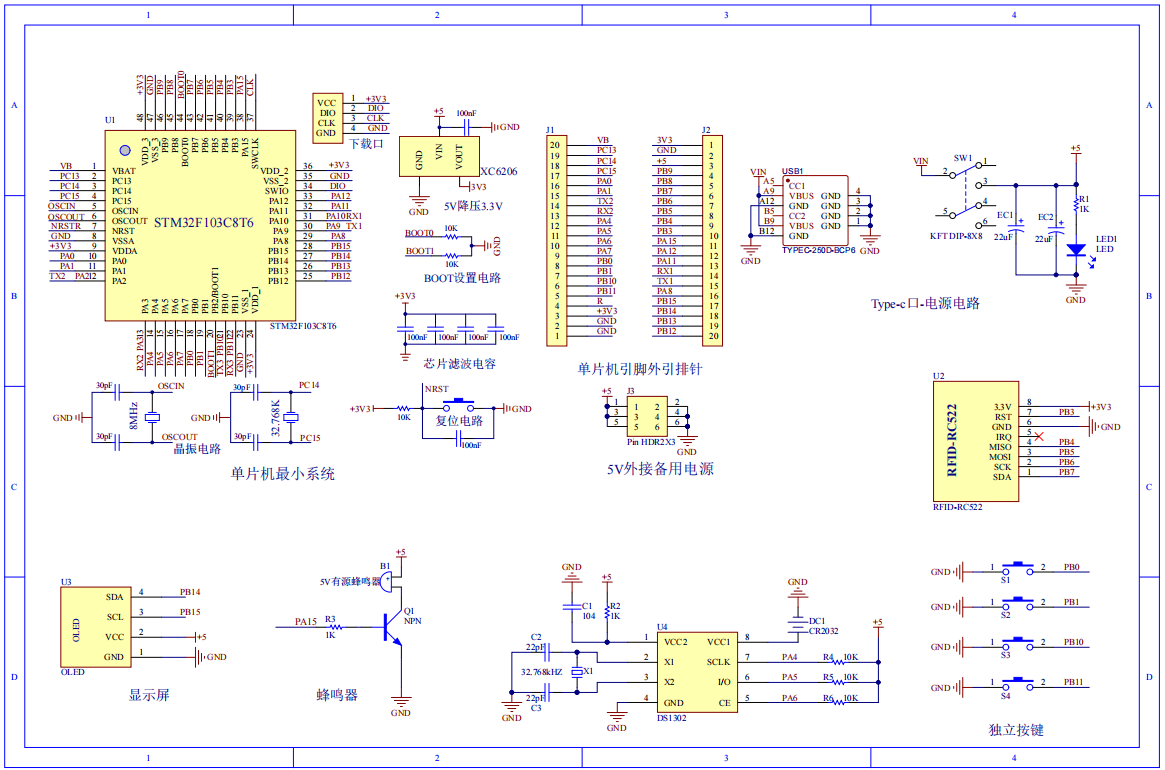

原理图：

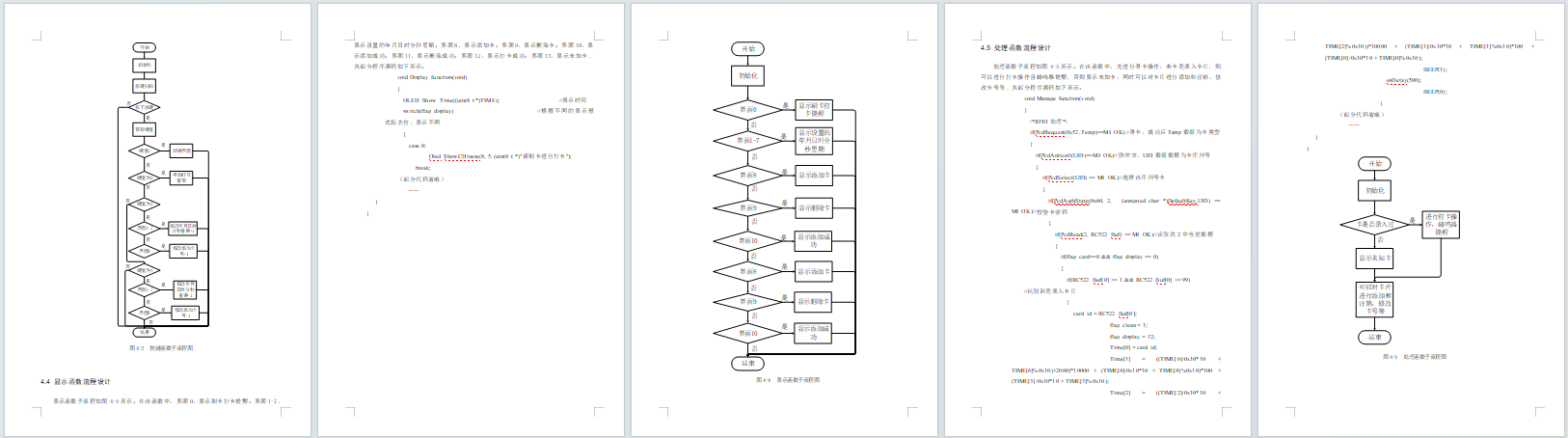

软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能考勤签到系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是DS1302时钟模块，用于获取时间；第二部分是RFID，通过该模块识别卡片；第三部分是独立按键，通过四个独立按键，切换界面、修改卡号和修改时间；第四部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是OLED显示模块, 通过该模块可以显示时间、添加和删除卡，显示打卡状态；第二部分是蜂鸣器，刷卡提醒；最后一部分是WIFI模块，通过该模块将打卡的信息上传至云平台进行查看。

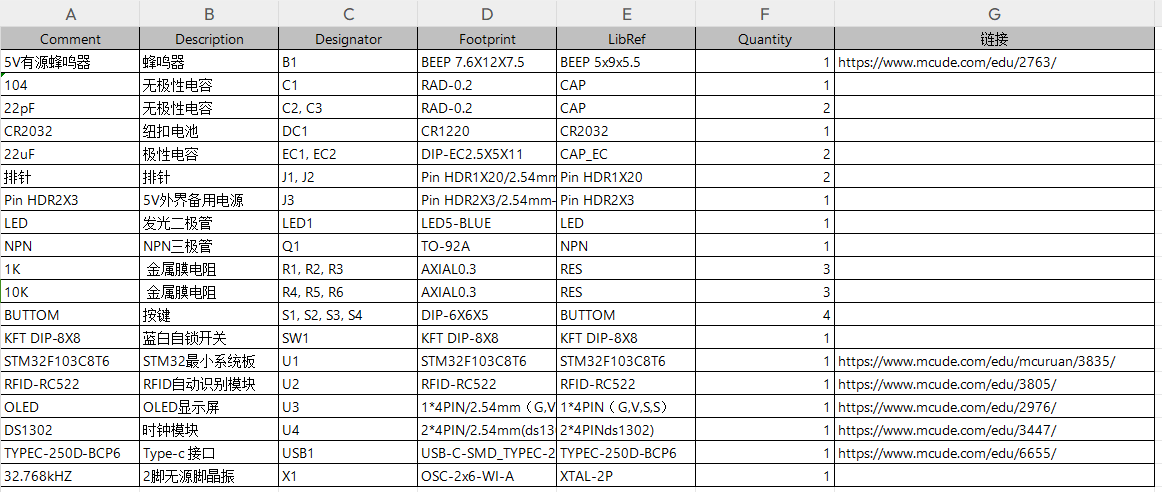

硬件清单：
