基于STM32的农田环境检测系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1402306M

设计简介：

本设计是基于STM32的农田环境检测系统，主要实现以下功能：

1.通过DHT11温湿度传感器来采集土壤温度及湿度。
2.通过光照强度传感器BH1750检测光照强度。
3.通过CO2浓度传感器测量空气中CO2浓度
4.利用PH测试模块检测土壤PH值
5.可通过WIFI模块将数据上传至云平台
6.可通过摄像头模块实现监控功能

电源： 5V
传感器：温湿度传感器（DHT11）、光强传感器（BH1750）、二氧化碳传感器（KQ-2801）、PH传感器（ph0-14）
显示屏：OLED12864
单片机：STM32F103C8T6
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）、摄像头模块（ESP32-Cam）

标签：STM32F103C8T6、OLED12864、DHT11、BH1750、KQ-2801、ph0-14、独立按键、ESP8266-12F、ESP32-Cam

题目扩展：稻田环境检测系统、空气质量检测系统

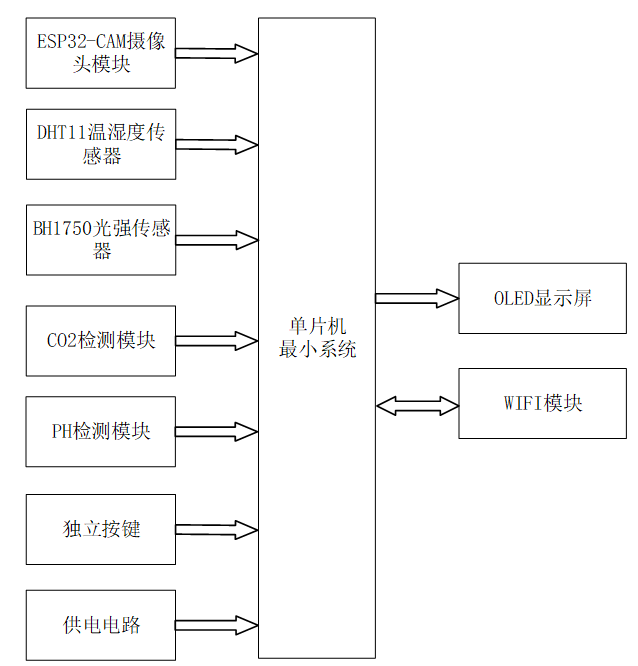

基于STM32的农田环境检测系统，通过集成多种传感器和控制模块，实现了输液过程的自动化和智能化管理。下面是每个部分的简单功能概述：

一、中控部分

• 核心组件：STM32F103C8T6单片机。
• 功能：作为系统的“大脑”，负责接收输入部分的数据，经过内部算法处理后，控制输出部分执行相应操作。

二、输入部分

1. ESP32-CAM摄像头模块
   • 功能：捕捉人脸照片，并存储至SD卡，用于监控农田环境及人员活动。
2. DHT11温湿度传感器
   • 功能：实时检测农田的温湿度值，为环境调控提供数据支持。
3. BH750光强传感器
   • 功能：测量农田的光照强度，确保作物得到适宜的光照条件。
4. CO2检测模块
   • 功能：监测环境中的CO2浓度，为通风、施肥等管理提供依据。
5. PH检测模块
   • 功能：检测土壤PH值，指导农民合理调节土壤酸碱度。
6. 独立按键
   • 功能：提供拍照、切换界面等交互功能，方便用户操作。
7. 供电电路
   • 功能：为整个系统提供稳定的电源，确保各模块正常工作。

三、输出部分

1. OLED显示屏
   • 功能：显示系统名称、温湿度、光强、CO2浓度和PH值等关键信息，便于用户现场查看。
2. WIFI模块
   • 功能：连接阿里云平台，上传各项环境数据，实现远程监控和人脸抓拍功能，提升系统的智能化水平。
