编号：
T1612310M
设计简介：
本设计是基于云平台的智能吸油烟机设计，主要实现以下功能：
通过温度传感器检测温度
通过烟雾传感器检测油烟
通过可燃气体传感器检测天然气
通过火焰传感器检测火焰
通过手势传感器实现手势控制油烟机灯光及风扇
通过OLED显示屏显示采集到的数据
通过按键控制报警，灯光，风扇，当任意数值超过阈值，打开风扇报警
通过WiFi模块连接手机，实现远程监控
电源： 5V
传感器：温度传感器（DS18B20）、烟雾传感器（MQ-2）、可燃气体传感器（MQ-4）、火焰传感器（Fiying）、手势传感器（PAJ7620）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），USB灯，蜂鸣器
人机交互：独立按键,WIFI模块（ESP8266）
标签：STM32、OLED12864、DS18B20、MQ-2、MQ-4、Fiying、PAJ7620、ESP8266
题目扩展：基于手势识别的智能吸油烟机设计、基于物联网的智能吸油烟机设计、智能排风扇系统

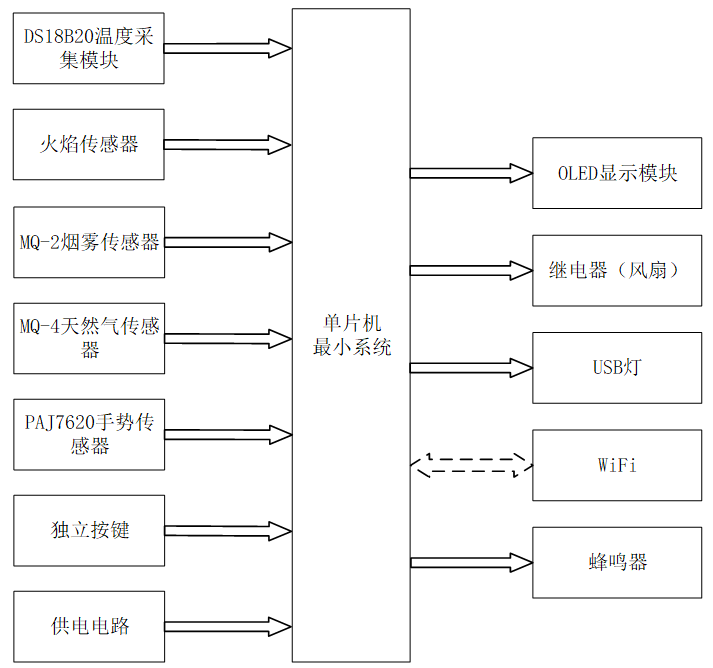

基于云平台的智能吸油烟机设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
中控部分是智能吸油烟机的核心，由STM32F103C8T6单片机担任。它负责接收来自输入部分的各类传感器数据，包括温度、火焰、油烟、天然气浓度以及手势识别信息等。单片机对这些数据进行处理和分析，根据预设的逻辑和算法，决定如何控制输出部分。例如，当检测到油烟浓度超标时，单片机将发送信号给继电器，启动风扇进行通风；当检测到火灾或天然气泄漏时，单片机将触发蜂鸣器报警，并通过WiFi模块向手机发送警报信息。
输入部分概述：
-
DS18B20温度采集模块：用于实时检测厨房内的温度，并将数据传输给单片机。
-
火焰传感器：检测厨房内是否有火焰存在，一旦发现火焰，立即向单片机发送信号。
-
MQ-2烟雾传感器：监测厨房油烟浓度，当油烟浓度超过预设阈值时，向单片机发送报警信号。
-
MQ-4天然气传感器：检测厨房内天然气浓度，确保天然气使用安全。一旦天然气浓度超标，立即向单片机发送报警信号。
-
PAJ7620手势传感器：通过识别用户的手势动作，实现对灯光和风扇的远程控制。
-
独立按键：提供用户与设备之间的直接交互方式，用于开关蜂鸣器、继电器和灯光。
-
供电电路：为整个系统提供稳定的5V电源，确保各模块正常工作。
输出部分概述：
-
OLED显示屏：实时显示系统名称、温度、天然气浓度、油烟浓度以及火焰检测状态，方便用户随时了解厨房环境。
-
继电器：控制外接风扇的开关，根据油烟浓度或火灾情况自动启动或关闭风扇进行通风。
-
USB灯：提供厨房照明功能，可根据用户需求进行开关控制。
-
WiFi模块：实现设备与手机之间的远程通信，用户可通过手机APP查看厨房环境数据和控制设备开关。
-
蜂鸣器：在检测到火灾或天然气泄漏等紧急情况时发出报警声，提醒用户注意安全。
