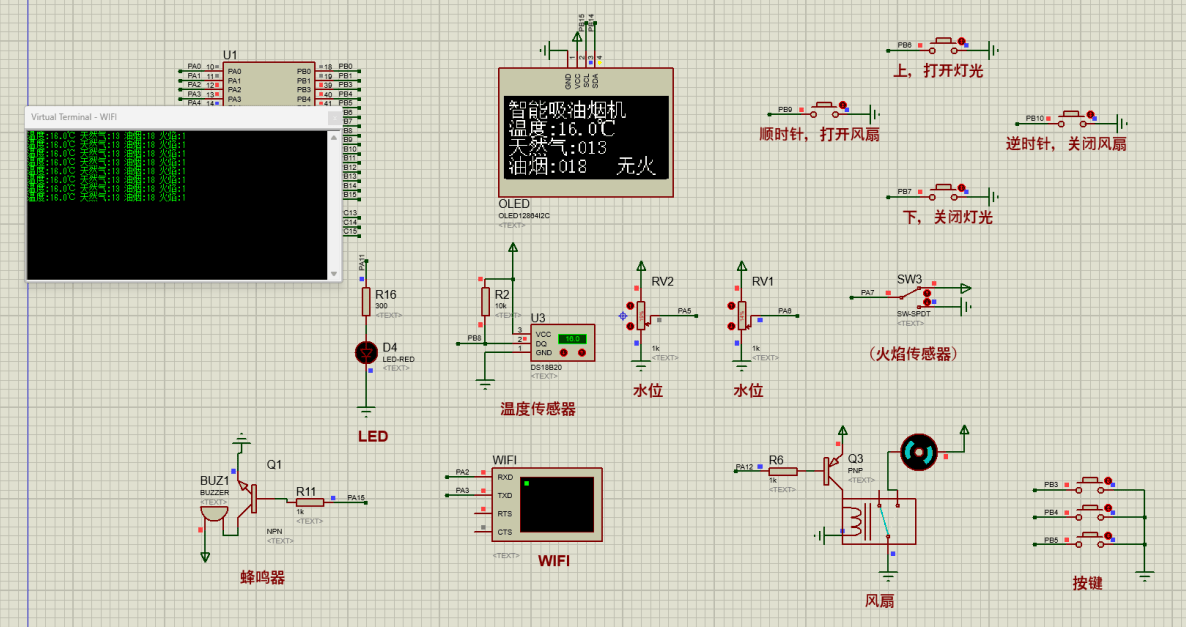

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成基于云平台的智能吸油烟机的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C8T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是DS18B20温度采集模块，用于检测当前的温度值；第二部分是火焰传感器，通过检测是否发生火灾；第三部分是MQ-2烟雾传感器，用于检测当前的油烟浓度；第四部分是MQ-4天然气传感器，用于检测当前天然气浓度值；第五部分是PAJ7620手势传感器，可通过手势控制灯/风扇/的开关；第五部分是四个独立按键，用于开关蜂鸣器、继电器、灯光；第六部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是OLED显示屏，用于显示系统名称、温度/天然气/油烟值，是否有火；第二部分是继电器，外接风扇，进行通风；第三部分是USB灯，进行照明；第四部分是WiFi模块，通过该模块可用手机查看数据和控制设备的开关；第五部分是蜂鸣器，当发生火灾或燃气超标时，蜂鸣器报警。
硬件清单：
