编号：
T1482310M
设计简介：
本设计是基于无线通信的室内环境控制系统，主要实现以下功能：
通过温湿度传感器检测温湿度，当温度超过上限或低于下限的时侯，启动空调进行控温。当湿度低于下限的时侯（一个值），启动加湿器进行工作
通过PM2.5传感器检测PM2.5
通过一氧化碳传感器检测CO
通过甲醛传感器检测甲醛浓度，当检测到CO气体、PM2.5或者甲醛浓度超过阈值，启动净化器
通过oled显示采集的的数值
通过按键设置阈值，以及手动控制
通过WiFi模块连接手机APP，进行远程监控
电源： 5V
传感器：温湿度传感器（DHT11），PM2.5传感器（GP2Y1014AU），一氧化碳传感器（MQ-7），甲醛传感器（KQ-2801）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇，空调，净化器（继电器）
人机交互：独立按键，WiFi模块（ESP8266）
标签：STM32、OLED12864、DHT11、GP2Y1014AU、MQ-7、KQ-2801、ESP8266
题目扩展：基于物联网的室内环境控制系统、基于单片机的教室环境控制系统、智能排风扇系统

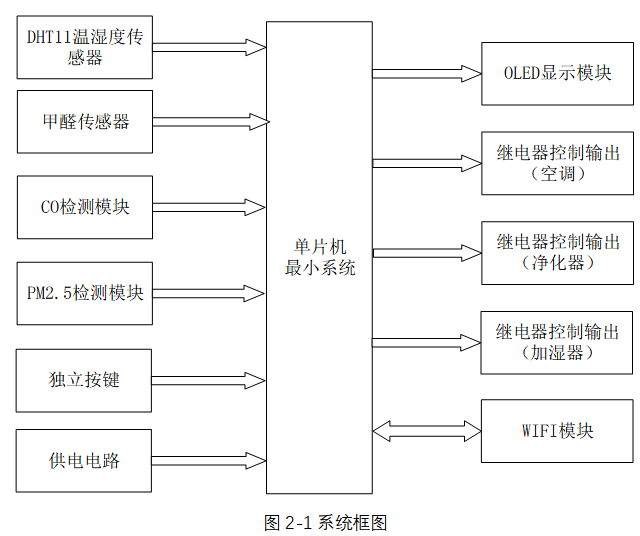

基于无线通信的室内环境控制系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
本设计的核心控制器采用了STM32单片机，它扮演着整个家庭环境监控系统的“大脑”角色。STM32单片机负责接收来自输入部分的各类环境数据，如温湿度、甲醛浓度、CO浓度和PM2.5值等，以及用户通过独立按键设置的阈值和操作指令。经过内部高速处理后，单片机根据预设的逻辑算法判断当前环境状态，并控制输出部分执行相应的操作，如启动或关闭空调、净化器和加湿器等家电设备，以维持室内环境的舒适度和健康水平。
输入部分概述：
- DHT11温湿度传感器：用于实时检测室内的温度和湿度值，为系统提供精确的温湿度数据。
- 甲醛传感器：用于监测室内甲醛浓度，确保空气质量安全。
- CO检测传感器：实时检测室内CO浓度，防止有害气体超标。
- PM2.5检测模块：精确测量室内PM2.5值，关注微小颗粒物污染。
- 独立按键：提供用户界面，允许用户切换显示界面、设置环境参数阈值，以及手动控制家电设备的开关。
- 供电电路：为整个系统提供稳定可靠的5V电源，确保所有模块正常工作。
输出部分概述：
- OLED显示屏：高清显示室内温湿度、甲醛、PM2.5和CO等环境数据，以及用户设置的阈值信息，便于用户直观了解当前环境状况。
- 继电器模块：包含三个继电器，分别用于控制空调、净化器和加湿器的开启与关闭，根据系统判断结果自动调节家电设备，改善室内环境。
- WIFI模块：实现系统与智能手机的无线连接，将实时环境数据上传至手机APP，方便用户远程监测和控制。同时，用户还可以通过手机APP设置阈值和手动控制家电设备，实现智能化管理。
