基于STM32的智能窗帘系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1702310M

设计简介：

本设计是智能窗帘，主要实现以下功能：

通过温湿度传感器检测温湿度
通过烟雾传感器检测烟雾，有烟雾时打开风扇排风
通过光敏电阻检测光照强度，光强不足时进行补光
通过步进电机模拟窗帘开关，开关过程蜂鸣器提醒，自动模式下根据温湿度，烟雾，光强控制窗帘
通过时钟模块获取时间，实现定时模式下定时开关窗户
通过按键设置阈值，定时时间，开关窗帘
通过蓝牙模块连接手机，进行监控

电源： 5V
传感器：温湿度传感器（DHT11）、烟雾传感器（MQ-2）、光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：步进电机（ULN2003），蜂鸣器，风扇（继电器）
人机交互：独立按键，时钟模块（DS1302），蓝牙模块（ECB02）

标签：STM32、OLED12864、DHT11、MQ-2、ULN2003、DS1302、ECB02

题目扩展：智能空调系统、智能排风扇系统、智能灯光系统

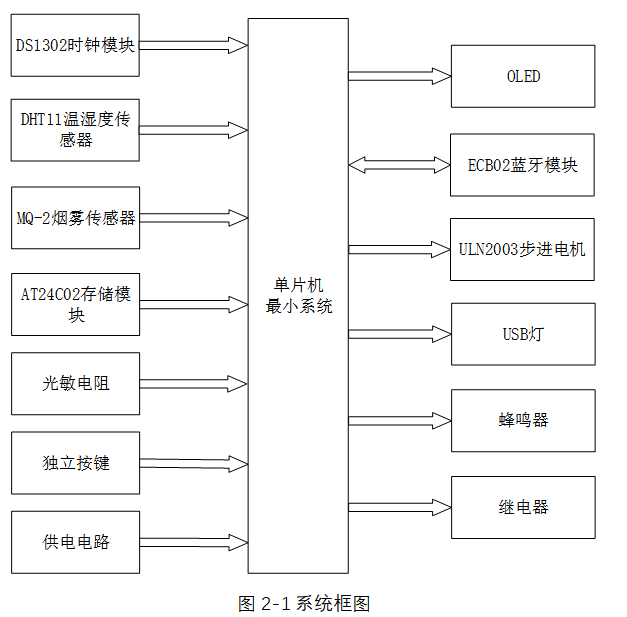

基于STM32的智能窗帘可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

一、中控部分

• 核心控制器（STM32单片机）
  • 简要描述：作为整个系统的控制中枢，负责接收来自输入部分的数据，进行内部处理，并根据处理结果向输出部分发送控制指令。

二、输入部分

1. DS1302时钟模块：提供精确的时间信息，用于显示当前时间、设置定时任务等。

2. DHT11温湿度传感器：实时监测室内环境的温度和湿度，为系统提供环境参数，以便进行自动调节。

3. MQ-2烟雾传感器：检测室内烟雾浓度，当烟雾浓度超过预设阈值时，触发报警机制。

4. AT24C02存储模块：用于存储用户设置和系统状态，确保系统在断电后能恢复之前的工作状态。

5. 光敏电阻：感知室内光照强度，根据光照强度自动调节窗帘开合和补光设备。

6. 独立按键：提供用户交互接口，支持界面切换、设置参数、开关窗帘等功能。

7. 供电电路：为整个系统提供稳定的电源，确保系统正常工作。

三、输出部分

1. OLED显示屏：显示系统状态、时间、温湿度、烟雾浓度、光照强度等信息，提供直观的视觉反馈。

2. ECB02蓝牙模块：实现与手机等蓝牙设备的连接，支持远程控制和数据同步。

3. ULN2003步进电机：控制窗帘的开合，模拟窗帘的自动化操作。

4. USB灯：在光照不足时自动开启，提供补光功能，改善室内光线环境。

5. 蜂鸣器：在窗帘开合、报警等情况下发出声音提示，增强用户体验。

6. 继电器：当烟雾浓度超过设定阈值时，驱动风扇等安全设备工作，排除室内烟雾。
