实物视频演示：
软件安装：
资料预览

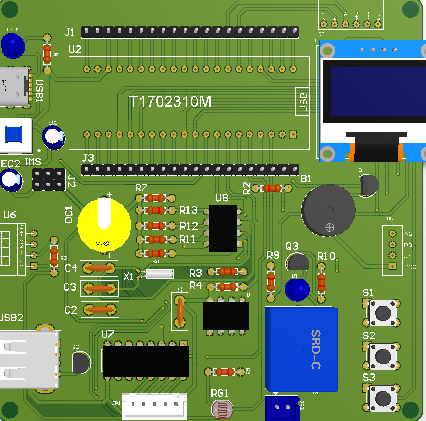

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于STM32单片机的智能窗帘的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM3单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成；第一部分是的DS1302时钟模块，用于获取时间；第二部分是DHT11温湿度传感器，用于检测环境温湿度值；第三部分是MQ-2烟雾传感器，用于检测当前的烟雾浓度值；第四部分是AT24C02存储模块，用于存储数据进行掉电存储；第五部分是光敏电阻，通过该模块可以检测当前光照强度；第六部分是独立按键，用于切换界面、设置光照/温湿度/烟雾阈值、设置定时时间、开关窗帘和修改时间；第七部分是供电电路，给整个系统进行供电。输出由六部分组成，第一部分是OLED显示屏, 通过该模块显示系统名称/时间/温湿度/烟雾/光照值，风扇和窗帘状态等；第二部分是ECB02蓝牙模块，可以连接手机同步光照强度等数据，同时可以实现与按键相同的控制功能；第三部分是ULN2003步进电机，模拟窗帘的开关；第四部分是USB灯，当光照强度较暗时，进行补光；第五部分是蜂鸣器，当窗帘打开或关闭时，进行提示；最后一部分是继电器，当烟雾超过阈值时，继电器驱动风扇转动。
硬件清单：
