编号：
T1652310M
设计简介：
本设计是基于STM32单片机的智能窗帘系统设计，主要实现以下功能：
通过光敏电阻检测光照强度，窗帘检测到光强超过设定的范围值，窗帘自动关闭；检测到的光强低于设定的范围值，窗帘自动打开
通过语音识别模块，进行对窗帘的状态改变以及模式的选择
通过时钟模块获取实时时间，通过设置自动打开窗帘和自动关闭窗帘的时间，智能窗帘到预设时间时自动打开或关闭窗帘
通过按键实现对窗帘状态的改变，设置定时时间
通过oled显示时间，光照强度，模式等
通过WiFi模块连接手机，能够远程控制窗帘的开关
电源： 5V
传感器：光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：舵机（SG90），时钟模块（DS1302）
人机交互：独立按键，语音模块（SU-03T），WiFi模块（ESP8266）
标签：STM32、OLED12864、SG90、DS1302、SU-03T、ESP8266
题目扩展：智能家居系统、基于语音识别的智能窗帘系统设计、基于STM32单片机的智能窗户系统设计

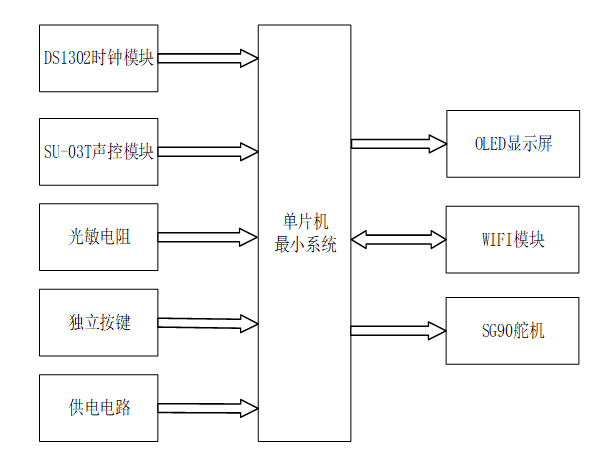

基于单片机的智能窗帘系统设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分
概述：中控部分是智能窗帘系统的核心，采用了STM32单片机作为主控制器。它负责接收来自输入部分的各种数据，包括时间、语音指令、光照强度、按键输入等，并在内部进行逻辑处理。根据预设的算法和条件，中控部分会发出相应的控制信号到输出部分，以实现窗帘的自动化和智能化控制。
输入部分
-
DS1302时钟模块：该模块用于获取当前的时间信息，为系统提供时间基准。中控部分可以根据时间信息设置窗帘的自动开关时间。
-
SU-03T声控模块：该模块能够识别用户的语音指令，如“打开窗帘”、“关闭窗帘”和“切换模式”等。中控部分根据识别的指令来控制窗帘的开关和模式的切换。
-
光敏电阻：该模块用于检测当前的光照强度，并将检测到的数据发送给中控部分。中控部分根据光照强度的数据来判断是否需要自动打开或关闭窗帘。
-
独立按键：按键部分提供了用户与系统的交互界面，用户可以通过按键来切换显示界面、设置光照阈值、修改时间、调整窗帘开关定时以及进行配网等操作。
-
供电电路：该部分负责为整个系统进行供电，确保各个模块能够正常工作。
输出部分
-
OLED显示屏：该模块用于显示当前的模式、时间、光照强度、定时时间以及窗帘状态等信息，为用户提供直观的视觉反馈。
-
WIFI模块：该模块用于连接手机等外部设备，实现远程控制和数据同步。用户可以通过手机APP来查看窗帘的状态、设置光照强度阈值、切换模式以及进行其他相关设置。
-
SG90舵机：该模块模拟窗帘的开关动作，根据中控部分的控制信号来实现窗帘的打开和关闭。舵机的运动范围和速度可以通过编程进行调整，以满足不同用户的需求。
