编号：
T1652310M
设计简介：
本设计是野外勘测作业安全系统设计，主要实现以下功能：
通过心率血氧传感器检测心率，血氧
通过PH传感器检测PH值
通过TDS传感器检测TDS值
通过GPS模块获取经纬度值
通过紫外线传感器检测紫外线强度
通过短信模块发送报警短
通过语音播报模块播报异常情况
通过oled显示采集到的数据，以及经纬度信息
通过按键控制是否发送短信报警，以及手动发短信报警
通过WiFi模块连接手机app，实现远程监控
电源： 5V
传感器：心率血氧传感器（MAX30102）、PH传感器（ph0-14 pH）、TDS传感器（TDS）、GPS模块（NEO-7M）、紫外线传感器（keyes GUVA-S12SD 3528）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：语音播报模块（DY-SV17F）
人机交互：独立按键，GSM模块（SIM900A），WiFi模块（ESP8266）
标签：STM32、OLED12864、MAX30102 、ph0-14 pH、TDS、NEO-7M、keyes GUVA-S12SD 3528、DY-SV17F 、SIM900A、ESP8266
题目扩展：基于物联网的野外安全系统设计、基于单片机的野外勘探安全系统设计、基于STM32的野外安全系统设计

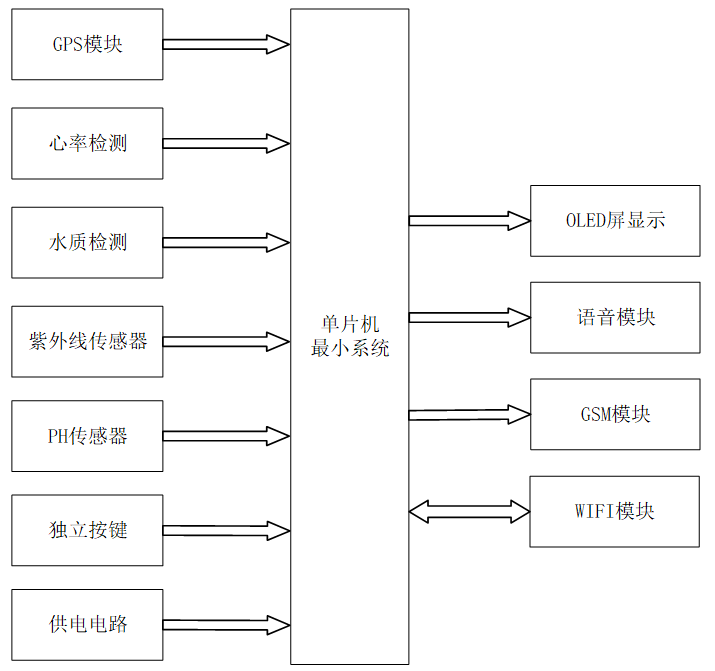

基于单片机的野外勘测作业安全系统设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
中控部分以STM32F103C8T6单片机为核心，负责整个系统的数据处理与控制。它接收来自输入部分的各类传感器数据，包括GPS定位信息、心率数据、水质参数（PH值、TDS值）、紫外线强度等，并通过内部算法对这些数据进行处理和分析。根据处理结果，中控部分会控制输出部分执行相应的操作，如显示信息、发出语音警报、发送短信报警等。
输入部分概述：
- GPS模块：用于获取作业人员的精确位置信息。
- 心率模块：通过心率血氧传感器检测作业人员的心率情况。
- 水质检测模块：包含PH传感器和TDS传感器，用于检测水源的酸碱度和溶解性固体总量。
- 紫外线传感器：检测环境中的紫外线强度。
- 独立按键：用于手动控制报警和进行水质检测等操作。
- 供电电路：为整个系统提供稳定的电源供应。
输出部分概述：
- OLED屏显示模块：用于显示各类传感器数据、位置信息及系统状态等。
- 语音模块：根据检测到的数据情况，发出相应的语音警报，如紫外线过强、水质不合格、心率异常等。
- GSM模块：在检测到异常情况时，自动或手动向指挥部和同行者发送位置信息和求救短信。
- WIFI模块：将获取的数据信息同步至手机APP，并可实现远程监控和警报发送功能。
