基于单片机的病房监控管理系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1802305M

设计简介：

本设计是基于STM32的病房监控管理系统，主要实现以下功能：

可通过温湿度传感器检测病房温湿度
分机传输到主机屏幕显示
可通过人体红外检测床位是否有人
可通过按键一键求助
可远程打开窗帘
可检测光强并调节窗帘打开程度；

电源： 5V
传感器：温湿度传感器（DHT11）、人体热释电传感器（D203S）、光敏电阻（5528）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）、蓝牙模块（ECB02）

标签：STM32F103C8T6、OLED12864、DHT11、D203S、5528、有源蜂鸣器、独立按键、ESP8266-12F、ECB02

题目扩展：智能空调系统、智能花盆、远程控制系统

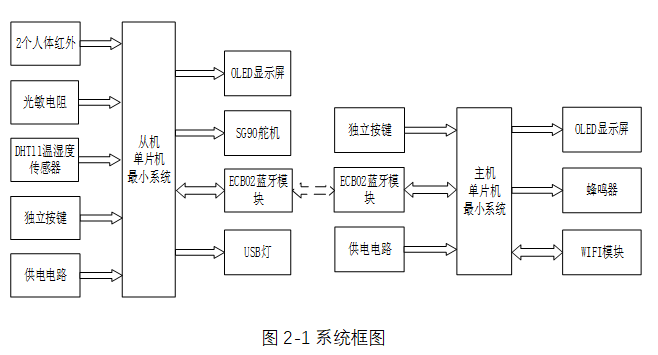

基于单片机的病房监控管理系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

• 主机与从机均采用STM32单片机：作为系统的核心控制器，STM32单片机负责接收输入部分的数据，经过内部程序处理后，控制输出部分执行相应的操作。在主机中，它协调按键输入、蓝牙通信和供电管理；在从机中，它处理人体红外、光敏电阻、温湿度传感器的数据，并控制显示、舵机和蓝牙通信。

输入部分：

• 主机输入：
  • 独立按键：用于切换显示界面、选择工作模式以及控制灯光的开关。
  • ECB02蓝牙模块：接收从机发送的数据，实现主从机之间的数据传输。
  • 供电电路：提供稳定的5V电源，确保主机系统的正常运行。
• 从机输入：
  • 2个人体红外传感器：分别监测两个病床是否有人占用。
  • 光敏电阻：检测病房内的光照强度，为自动调节窗帘提供依据。
  • DHT11温湿度传感器：实时测量病房的温湿度，确保环境舒适。
  • 独立按键：用于触发报警功能，当需要紧急呼叫时按下。
  • 供电电路：为从机系统提供持续的电力支持。

输出部分：

• 主机输出：
  • OLED显示模块：直观显示病房的温湿度、光照强度和病床占用情况。
  • 蜂鸣器：当病床呼叫或系统检测到异常情况时发出声音报警。
  • WIFI模块：通过手机APP远程控制灯光的开关和窗帘的闭合。
• 从机输出：
  • OLED显示屏：显示实时的温湿度、光强和病床占用状态。
  • SG90舵机：根据光照强度自动调节窗帘的闭合程度，模拟不同的光照环境。
  • ECB02蓝牙模块：将采集到的数据发送给主机，实现数据的集中管理和显示。
  • USB灯：提供病房内的照明功能，可根据需要开启或关闭。
