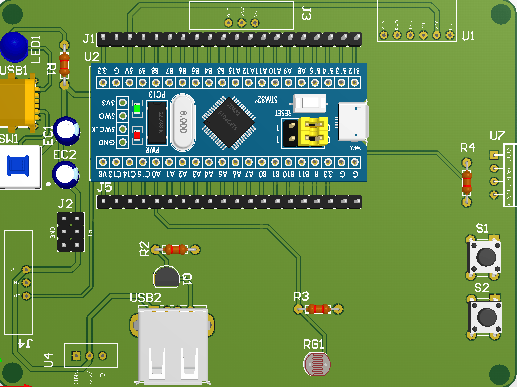

从机：

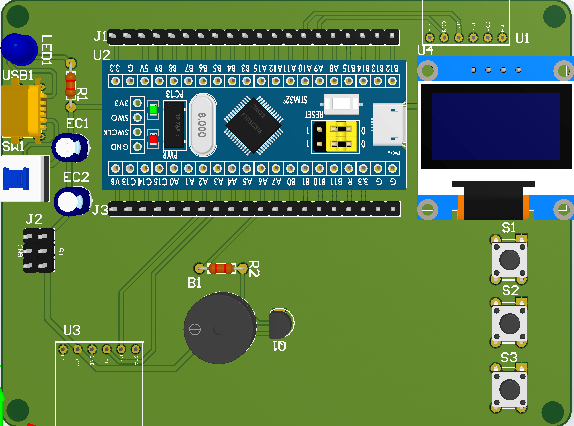

主机：
总体资料：
原理图：
从机:
主机：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的病房监控管理的整个系统，分为主从机两大部分，都包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。主机输入由三部分组成，第一部分是独立按键，用于切换界面和模式，开关灯；第二部分是ECB02蓝牙模块，与从机进行传输数据；第三部分是供电电路，给主机整个系统供电。输出由三部分组成，第一部分是OLED显示模块，显示温湿度、光照和病床情况；第二部分是蜂鸣器，当病床呼叫时，蜂鸣器提醒；最后一部分是WIFI模块，通过该模块连接手机控制灯和窗帘开关。
从机输入有五部分组成，第一部分是2个人体红外，分别用于检测两个病床是否有人；第二部分是光敏电阻，用于检测光照情况；第三部分是DHT11温湿度传感器，用于检测环境温湿度值；第四部分是独立按键，用于开关报警；第五部分是供电电路，给从机系统进行供电。输出由四部分组成，第一部分是OLED显示屏，显示温湿度、光强和是否有人；第二部分是SG90舵机，用于模拟窗帘不同角度的闭合；第三部分是ECB02蓝牙模块，实现与主机数据间的传输；最后一部分是USB灯，用于照明。
