编号：
T1822310M
设计简介：
本设计是基于STM32的语音温控风扇的设计与实现，主要实现以下功能：
通过温度传感器检测温度
通过语音模块进行风扇开关，模式，挡位和定时时间的改变
通过时钟模块实现定时功能，定时时间可调，定时结束后关闭风扇
通过oled显示温度，模式，定时时间等
通过按键控制开关风扇，改变风扇模式，定时时间，挡位调整
通过蓝牙模块连接手机，进行数据查看，控制风扇开关，改变温度阈值，定时时间，模式切换
电源： 5V
传感器：温度传感器（DS18B20）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（MX1508），时钟模块（DS1302）
人机交互：独立按键，蓝牙模块（ECB02），语音模块（SU-03T）
标签：STM32、OLED12864、DS18B20、DS1302、MX1508、ECB02、SU-03T
题目扩展：基于语音识别的智能风扇的设计与实现、基于STM32的智能排风扇，基于STM32的温控风扇

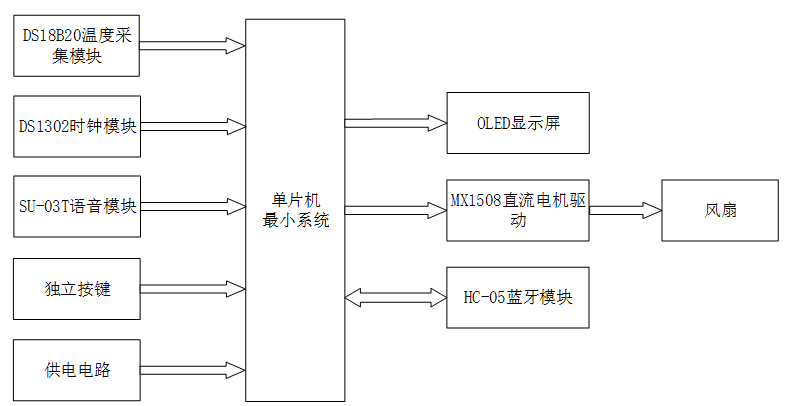

基于STM32的语音温控风扇的设计与实现可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
本设计的中控核心采用了STM32单片机，作为整个语音温控风扇系统的“大脑”。它负责接收来自输入部分的各类数据，包括温度值、时间信息、语音指令、按键操作等，并在内部进行逻辑处理与判断。根据处理结果，STM32单片机向输出部分发送控制信号，如调整风扇转速、更新显示内容、执行定时操作等，确保系统按照用户设定的要求运行。
输入部分概述：
-
DS18B20温度采集模块：该模块负责实时采集环境温度，并将温度数据发送给STM32单片机，为风扇的智能温控提供基础数据。
-
DS1302时钟模块：用于提供准确的时间信息，支持定时功能的实现。STM32单片机可根据时间信息判断定时是否结束，从而控制风扇的开关。
-
SU-03T语音模块：实现语音控制功能，用户可通过语音指令控制风扇的开关、风速、模式及定时等，提高了系统的交互性和便捷性。
-
独立按键：为用户提供直接的物理操作方式，支持设置定时、修改温度阈值、调整时间、切换风扇模式等功能。
-
供电电路：为整个系统提供稳定可靠的电源，确保系统各模块正常工作。
输出部分概述：
-
OLED显示屏：作为用户界面，实时显示时间、温度、设置定时、风扇模式等关键信息，方便用户了解系统状态并进行操作。
-
MX1508直流电机：驱动风扇转动，根据STM32单片机的控制信号调整转速，实现智能温控。
-
HC-05蓝牙模块：实现与手机端的无线通信，用户可通过手机APP上传温度、定时时间、模式等信息，并远程控制风扇的开关、温度阈值调整、定时设置及模式切换等功能，进一步提升了系统的智能化和便捷性。
