基于单片机的森林环境监测系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1922310M

设计简介：

本设计是基于单片机的森林环境监测系统设计，主要实现以下功能：

通过温湿度传感器检测温湿度
通过土壤湿度传感器检测土壤湿度
通过CO2传感器检测二氧化碳浓度
通过PH传感器检测土壤酸碱度
通过oled显示采集到的数据
通过按键设置报警阈值，当监测数据超过预设的阈值时，蜂鸣器报警
通过蓝牙模块将森林环境监测数据传输到手机

电源： 5V
传感器：温湿度传感器（DHT11）、土壤湿度传感器（FC-28）、CO2传感器（KQ-2801）、PH传感器（ph0-14 pH）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键，蓝牙模块（ECB02）

标签：STM32、OLED12864、DHT11、FC-28、KQ-2801、ph0-14 pH、ECB02

题目扩展：基于单片机的家庭环境监测系统设计、基于物联网的森林环境监测系统设计、基于单片机的校园环境监测系统设计

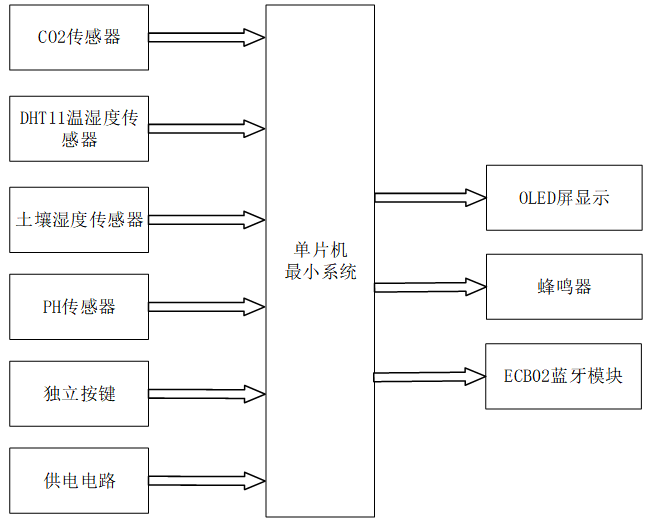

基于单片机的森林环境监测系统设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分

本设计的核心控制器采用了STM32单片机，作为整个森林环境监测系统的“大脑”。STM32单片机负责接收来自输入部分的各类传感器数据，包括空气温湿度、土壤湿度、CO2浓度和PH值等，通过其强大的处理能力对这些数据进行快速分析和处理。同时，单片机还根据预设的逻辑和算法，控制输出部分的显示、报警和数据传输等功能，确保整个系统能够高效、准确地运行。

输入部分

1. CO2传感器：用于实时监测森林环境中的CO2浓度，确保数据准确可靠，为森林碳循环研究提供基础数据。
2. DHT11温湿度传感器：能够同时测量空气中的温度和湿度，为森林环境评估提供关键指标。
3. 土壤湿度传感器：用于检测土壤中的水分含量，帮助判断土壤干旱或过度湿润状态，对森林植被生长至关重要。
4. PH传感器：测量土壤的酸碱度，为土壤改良和植被选择提供科学依据。
5. 独立按键：用户可以通过按键切换显示界面，设置各项参数的阈值，方便进行个性化设置。
6. 供电电路：为整个系统提供稳定的5V电源，确保系统能够持续、稳定地工作。

输出部分

1. OLED显示屏：清晰、直观地显示空气温湿度、土壤湿度、CO2浓度和PH值等监测数据，以及用户设置的阈值，方便用户随时查看。
2. 蜂鸣器：当监测到的任何一项数据超过预设的阈值时，蜂鸣器会立即发出报警声，提醒用户及时采取措施。
3. ECB20蓝牙模块：通过蓝牙技术将监测数据无线传输至手机等移动设备，实现远程监控和数据管理，提高监测效率。
