仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

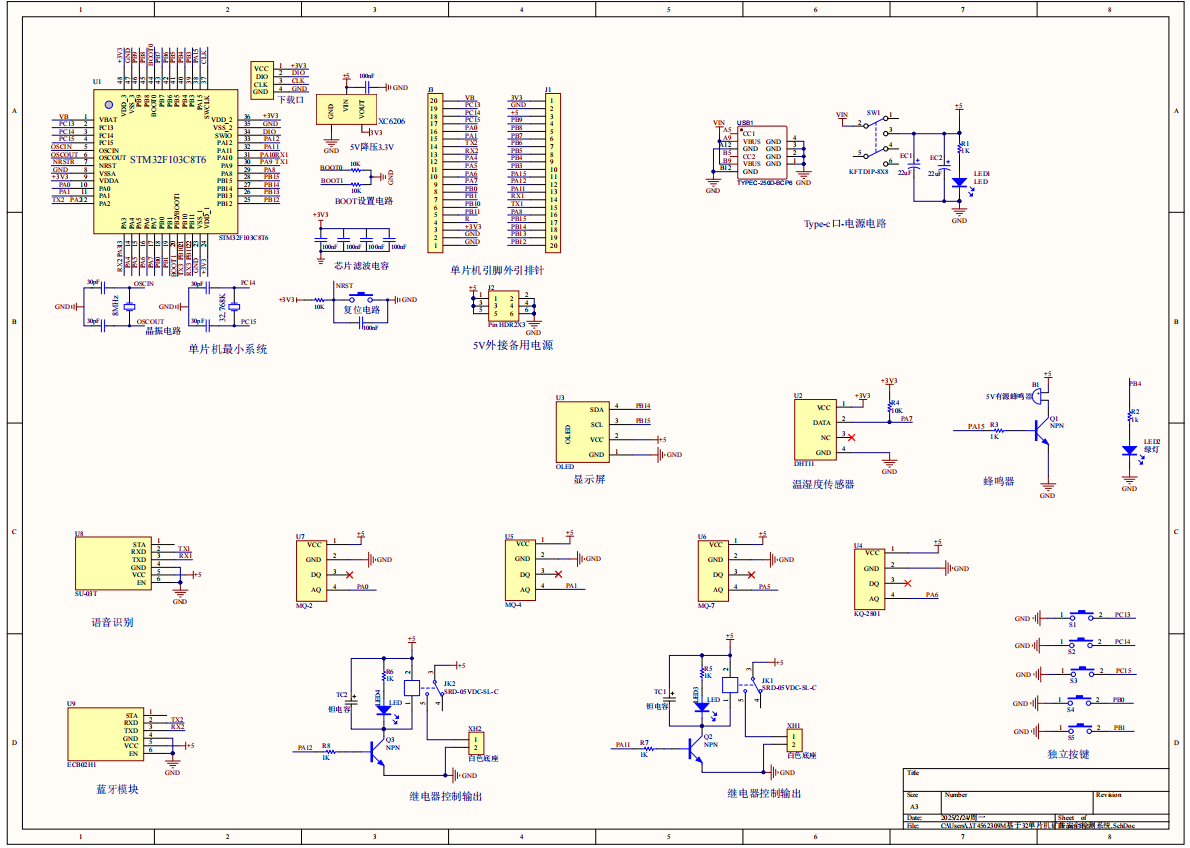

原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于32单片机矿井安全检测系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是MQ-4甲烷传感器，检测当前甲烷浓度；第二部分是CO传感器，用于检测当前CO浓度；第三部分是烟雾传感器，用于检测当前的烟雾浓度；第四部分是CO2传感器，用于检测当前的CO2浓度；第五部分是温湿度传感器，用于获取温湿度值；第六部分是独立按键，用于进行界面切换、播报参数值、并设置相关阈值；第七部分是供电电路，给整个系统进行供电。
输出由五部分组成，第一部分是OLED显示模块, 显示检测的参数值并显示设置其阈值；第二部分是语音播报模块，可以语音播报参数值；第三部分是2个继电器，分别控制通风和降温；第四部分是蓝牙模块，通过蓝牙将获取的数据上传至手机；最后是蜂鸣器和LED灯，当检测到任意参数值超过阈值，声光报警。
硬件清单：
